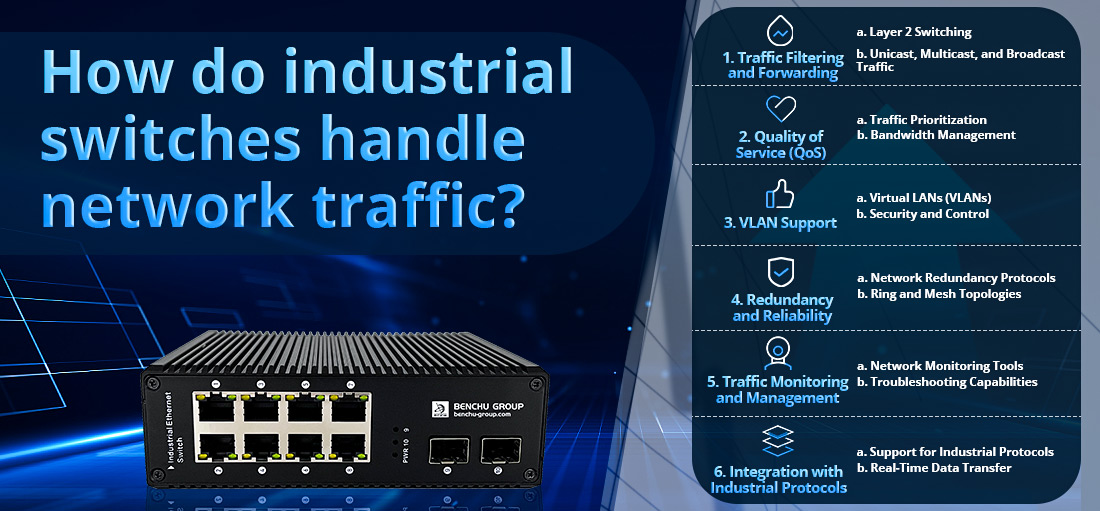

كيف تتعامل المحولات الصناعية مع حركة مرور الشبكة؟

تُعدّ المحولات الصناعية أجهزة شبكية متخصصة مصممة لإدارة وتسهيل الاتصال بين مختلف الأجهزة في البيئات الصناعية، مثل أجهزة الاستشعار ووحدات التحكم والآلات. ويتمثل دورها الأساسي في معالجة حركة مرور الشبكة بكفاءة وموثوقية، مما يضمن نقل البيانات بسلاسة. إليك وصف تفصيلي لكيفية إدارة المحولات الصناعية لحركة مرور الشبكة:

1. تصفية حركة المرور وتوجيهها

أ. تحويل الطبقة الثانية

--- تعلم عنوان MAC: مفاتيح صناعية تعمل هذه الأجهزة بشكل أساسي في الطبقة الثانية (طبقة ربط البيانات) من نموذج OSI. وتتعرف على عناوين التحكم في الوصول إلى الوسائط (MAC) للأجهزة المتصلة من خلال فحص عنوان MAC المصدر للإطارات الواردة. تُمكّن هذه العملية المحوّل من إنشاء جدول عناوين MAC.

--- إعادة توجيه الإطارات: عند استلام إطار بيانات، يتحقق المحول من جدول عناوين MAC الخاص به لتحديد منفذ الوجهة. إذا تم العثور على عنوان MAC للوجهة، يقوم المحول بإعادة توجيه إطار البيانات إلى ذلك المنفذ المحدد فقط، مما يقلل من حركة البيانات غير الضرورية على المنافذ الأخرى.

ب. حركة مرور أحادية البث، ومتعددة البث، والبث العام

--- حركة مرور أحادية البث: للاتصال بين جهازين محددين، يستخدم المحول جدول عناوين MAC الخاص به لإعادة توجيه إطارات البث الأحادي فقط إلى المستلم المقصود.

--- حركة مرور البث المتعدد: تستطيع المحولات الصناعية إدارة حركة مرور البث المتعدد، والتي تتضمن إرسال الإطارات إلى أجهزة متعددة في وقت واحد. يقوم المحول بنسخ الإطار فقط إلى المنافذ ذات الصلة المشتركة في مجموعة البث المتعدد، مما يحسن استخدام النطاق الترددي.

--- حركة البث: عند استلام إطار بث، يقوم المحول بإعادة توجيهه إلى جميع المنافذ باستثناء المنفذ الذي صدر منه. وهذا ضروري لأنواع معينة من الاتصالات، مثل طلبات بروتوكول تحليل العناوين (ARP).

2. جودة الخدمة (QoS)

أ. تحديد أولويات حركة المرور

إعطاء الأولوية لحركة المرور الحرجة: غالباً ما تتطلب البيئات الصناعية اتصالاً فورياً للتطبيقات الحيوية (مثل أنظمة SCADA وأوامر التحكم). تسمح آليات جودة الخدمة للمحولات بإعطاء الأولوية لهذا النوع من البيانات على البيانات الأقل أهمية، مما يضمن وصولها في الوقت المناسب.

دروس المرور: يمكن للمحولات تصنيف حركة المرور إلى فئات مختلفة (مثل الأولوية العالية والمتوسطة والمنخفضة) بناءً على معايير مثل عناوين MAC أو عناوين IP أو بروتوكولات محددة.

ب. إدارة النطاق الترددي

تحديد معدل الاستخدام: يمكن للمحولات الصناعية تطبيق تحديد معدل النقل للتحكم في عرض النطاق الترددي المخصص لأجهزة أو أنواع معينة من حركة المرور، مما يمنع أي جهاز واحد من إغراق الشبكة.

تنظيم حركة المرور: تعمل هذه التقنية على تخفيف حدة تدفقات حركة المرور عن طريق تأخير الحزم خلال أوقات ذروة الاستخدام، مما يضمن احتفاظ حركة المرور الحيوية بعرض النطاق الترددي المطلوب وعدم تأثرها سلبًا بالازدحام.

3. دعم الشبكات المحلية الظاهرية (VLAN)

أ. الشبكات المحلية الظاهرية (VLANs)

--- تقسيم حركة المرور: تستطيع المحولات الصناعية إنشاء شبكات VLAN لتقسيم حركة مرور الشبكة منطقيًا، مما يعزز الأمان ويقلل الازدحام. تعمل كل شبكة VLAN كشبكة مستقلة، مما يسمح للأجهزة داخل نفس الشبكة بالتواصل مع عزلها عن الأجهزة الأخرى.

--- التوجيه بين الشبكات المحلية الظاهرية (VLAN): يمكن لبعض المحولات المُدارة أيضًا التعامل مع التوجيه بين الشبكات المحلية الظاهرية، مما يسمح للأجهزة الموجودة على شبكات محلية ظاهرية مختلفة بالتواصل من خلال واجهة الطبقة 3 مع الاستمرار في إدارة حركة المرور بشكل فعال.

ب. الأمن والرقابة

--- أمان مُعزز: تساعد شبكات VLAN، من خلال تقسيم حركة مرور الشبكة، في حماية المعلومات الحساسة وأنظمة التحكم الحيوية من الوصول غير المصرح به أو الهجمات الخبيثة.

--- التحكم في تدفقات المرور: تتيح شبكات VLAN تحكمًا أكثر دقة في تدفقات البيانات، مما يسمح بوضع سياسات مصممة خصيصًا بناءً على المتطلبات المحددة لقطاعات مختلفة من الشبكة.

4. التكرار والموثوقية

أ. بروتوكولات تكرار الشبكة

--- بروتوكول الشجرة الممتدة (STP): لمنع حدوث حلقات في بنى الشبكات المتكررة، تُطبّق المحولات الصناعية بروتوكول STP أو أحد مشتقاته (مثل Rapid STP وMultiple STP). تُدير هذه البروتوكولات المسارات المتكررة بذكاء، مما يضمن تدفقًا فعالًا للبيانات ويمنع حدوث عواصف البث.

--- تجميع الروابط: تجمع هذه الميزة عدة روابط مادية في رابط منطقي واحد، مما يوفر نطاقًا تردديًا أكبر وتكرارًا أفضل. في حال تعطل أحد الروابط، يستمر تدفق البيانات عبر الروابط المتبقية، مما يحافظ على الاتصال.

ب. طوبولوجيات الحلقات والشبكات

--- تصميمات الشبكات المرنة: تدعم المحولات الصناعية بنى الشبكات الحلقية أو الشبكية، مما يعزز تحمل الأعطال. في هذه التكوينات، يمكن للمحول إعادة توجيه حركة البيانات تلقائيًا في حالة انقطاع أحد الروابط، مما يضمن استمرارية التشغيل.

5. مراقبة وإدارة حركة المرور

أ. أدوات مراقبة الشبكة

--- تحليل حركة المرور في الوقت الفعلي: تأتي العديد من المحولات الصناعية مزودة بأدوات مراقبة مدمجة تسمح للمسؤولين بعرض إحصائيات حركة المرور في الوقت الفعلي، بما في ذلك استخدام النطاق الترددي ومعدلات الخطأ.

--- مراقبة التدفق: يمكن للمحولات تحليل بيانات التدفق لتوفير رؤى حول أنماط حركة المرور، مما يساعد المسؤولين على تحديد الاختناقات أو سلوك حركة المرور غير المعتاد.

ب. قدرات استكشاف الأخطاء وإصلاحها

--- التشخيصات والتنبيهات: تستطيع المحولات الصناعية المتقدمة إجراء عمليات تشخيصية لتحديد المشكلات مثل فقدان الحزم، أو زمن الاستجابة، أو أعطال الأجهزة. ويمكن ضبط التنبيهات لإخطار المسؤولين بالمشكلات المحتملة، مما يسمح بالصيانة الاستباقية.

6. التكامل مع البروتوكولات الصناعية

أ. دعم البروتوكولات الصناعية

--- التكامل مع أنظمة التحكم الإشرافي وجمع البيانات (SCADA) وإنترنت الأشياء (IoT): غالباً ما تُصمَّم المحولات الصناعية لدعم بروتوكولات اتصال صناعية محددة (مثل Modbus وPROFINET وEtherNet/IP). وهذا يسمح بمعالجة فعّالة لحركة مرور الشبكة الناتجة عن أجهزة الاستشعار والمشغلات وأنظمة التحكم.

--- نقل البيانات في الوقت الفعلي: من خلال تحسين معالجة حركة البيانات لهذه البروتوكولات، تُمكّن المحولات الصناعية من نقل البيانات في الوقت الفعلي وتنفيذ الأوامر، وهو أمر بالغ الأهمية لتطبيقات الأتمتة والتحكم.

7. الخاتمة

مفاتيح صناعية تلعب المحولات الصناعية دورًا حيويًا في إدارة حركة مرور الشبكة في البيئات الصناعية. فمن خلال ترشيح حركة المرور وتوجيهها بكفاءة، وآليات جودة الخدمة، ودعم الشبكات المحلية الظاهرية (VLAN)، وبروتوكولات التكرار، وقدرات مراقبة حركة المرور، تضمن هذه المحولات اتصالًا موثوقًا وآمنًا بين الأجهزة. كما أن قدرتها على التكامل مع البروتوكولات الصناعية تعزز فعاليتها في دعم التطبيقات الآنية. ومن خلال تحسين إدارة حركة مرور الشبكة، تُسهم المحولات الصناعية بشكل كبير في الكفاءة والأداء والموثوقية العامة للعمليات الصناعية.
