ملخص
IES7211-8PGE2GF-4BT-DC، مفتاح UPoE+ صناعي بثمانية منافذ جيجابت,مع 2 وصلة جيجابت SFP,4 منافذ PoE++ و4 منافذ PoE+ بميزانية طاقة 240 وات، وتركيب DIN-Rail
سمات

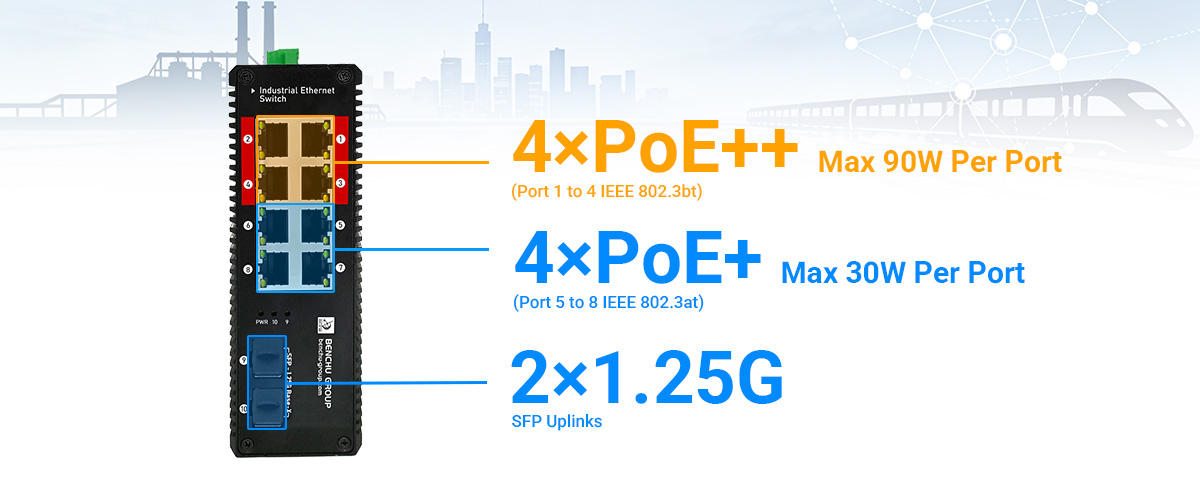

تكوين منفذ جيجابت إيثرنت ومنفذ جيجابت فايبر
يوفر مفتاح IES7211-8PGE2GF-4BT-DC Gigabit Industrial UPoE+ من مجموعة Bench 4 منافذ PoE++ 10/100/1000Mbps RJ45، و4 منافذ PoE+ 10/100/1000Mbps RJ45، و2-1.25G SFP uplink، ويدعم IEEE820.3af/at/bt لتوفير ما يصل إلى 90 وات للمنافذ من 1 إلى 4، ويدعم IEEE820.3af/at لتوفير ما يصل إلى 30 وات للمنافذ من 5 إلى 8، ويدعم الطاقة الزائدة.

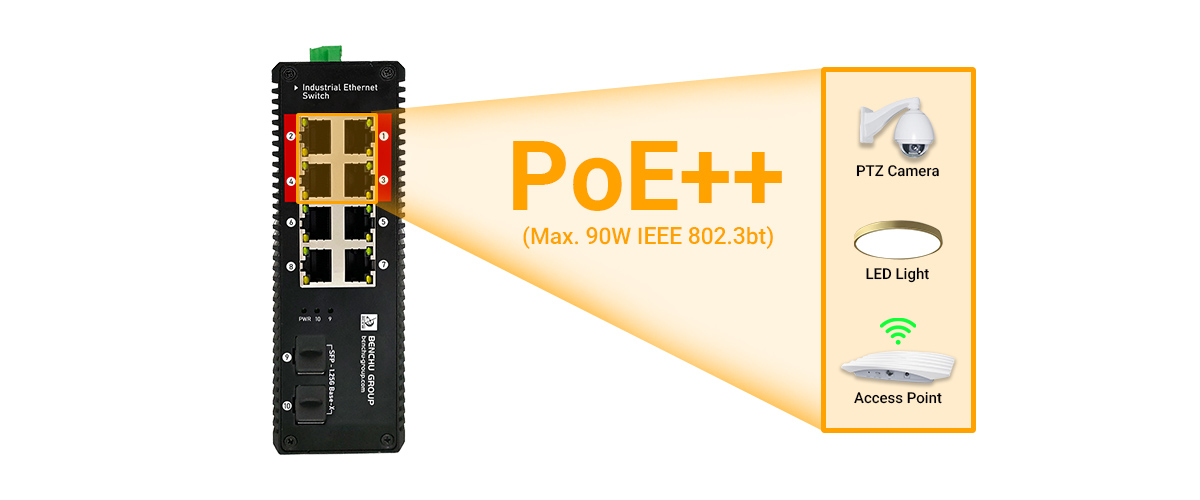

802.3bt PoE++ حتى 90 واط (النوع 4) لكل منفذ
يدعم مفتاح جيجابت UPoE+ من مجموعة Benchu، SP5210-8PGE2G1GF-4BT، بروتوكول PoE++، المُعرّف بمعيار IEEE 802.3bt، مما يُحسّن بشكل كبير من إمكانيات نقل الطاقة عبر الإيثرنت، حيث يُوفر ما يصل إلى 90 واط (النوع 4) لكل منفذ. يدعم هذا الناتج العالي من الطاقة الأجهزة المتطورة مثل كاميرات PTZ عالية الدقة، وإضاءة LED، واللافتات الرقمية. يضمن PoE++ توزيعًا فعالًا للطاقة واتصالًا بالبيانات عبر كابل إيثرنت واحد، مما يُبسط التركيب ويُقلل تكاليف البنية التحتية. كما يحافظ على التوافق مع معايير PoE السابقة (IEEE 802.3af/at)، مما يسمح بالتكامل السلس مع أجهزة الشبكة الحالية مع تمكين نشر تطبيقات أحدث وأكثر استهلاكًا للطاقة.

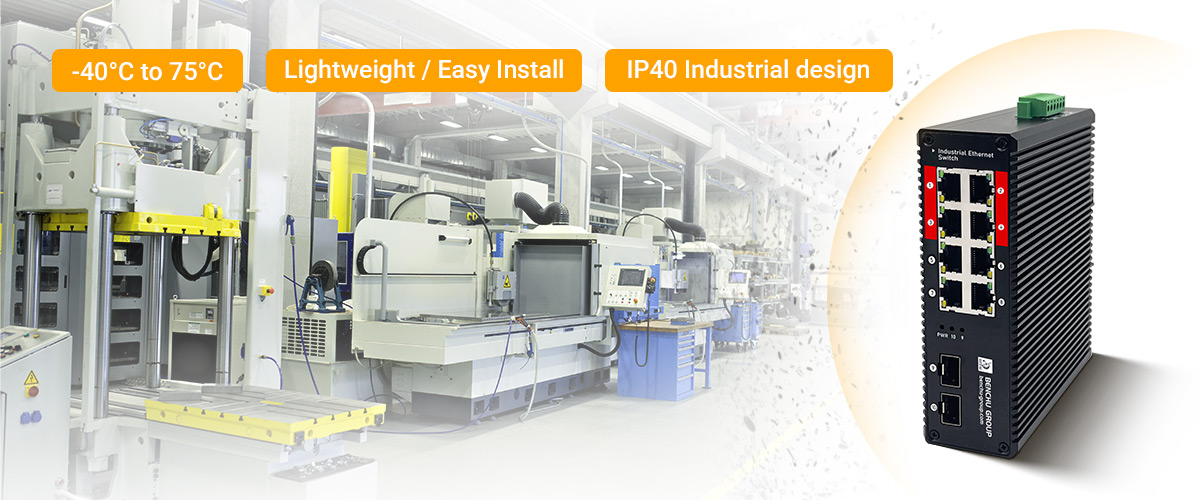

يوفر هيكل الألومنيوم عالي القوة IP40 خفة الوزن وسهولة التركيب
يحمي هيكل الألومنيوم المتين IP40 من الصدمات والغبار والملوثات الأخرى، مما يضمن سلامة المكونات الداخلية للمفتاح وكفاءتها في البيئات الصناعية المتطلبة. على الرغم من متانته، يتميز هيكل الألومنيوم بخفة وزنه، مما يجعل مفتاح PoE الصناعي أسهل في الاستخدام والتركيب. يُبسط الوزن الخفيف التركيب والوضع، خاصةً في البيئات الصناعية المعقدة أو الأماكن الضيقة. توفر سهولة التركيب هذه الوقت والجهد للفنيين، وتدعم نشر البنية التحتية للشبكة بشكل أسرع.
الطاقة الزائدة تمنح السلامة التشغيلية
مفتاح الطاقة الصناعية UPoE+ جيجابت IES7211-8PGE2GF-4BT-DC من مجموعة Benchu، مزود بمصدر طاقة احتياطي. تساهم أنظمة الطاقة الاحتياطية في مفاتيح UPoE+ الصناعية في تعزيز السلامة التشغيلية من خلال ضمان استمرار وصول الطاقة إلى أجهزة الشبكة حتى في حالات انقطاع التيار الكهربائي. يمنع هذا التزويد المستمر للطاقة حالات الانقطاع المفاجئ، ويحمي المعدات الحساسة من التلف، ويحافظ على سلامة العمليات الجارية. تُعد السلامة التشغيلية أمرًا بالغ الأهمية في قطاعات مثل التصنيع والرعاية الصحية والمرافق.
يوفر تصميم درجة حرارة التشغيل الواسعة حماية محسنة للمعدات
غالبًا ما يأتي مفتاح IES7211-8PGE2GF-4BT-DC جيجابت الصناعي UPoE+ من مجموعة Benchu، المصمم لنطاقات درجات حرارة واسعة، مزودًا بميزات متينة إضافية، مثل الحماية المُحسّنة من زيادة التيار الكهربائي والأغلفة المتينة. تحمي هذه الميزات المفتاح والأجهزة المتصلة به من زيادة التيار الكهربائي والرطوبة والغبار والصدمات المادية. تُطيل هذه الحماية الإضافية عمر المعدات، مما يُقلل من تكرار الصيانة والاستبدال. ومن خلال الحماية من المخاطر البيئية، تضمن هذه المفاتيح بقاء البنية التحتية الحيوية للشبكة آمنة وعاملة، حتى في أصعب الظروف، مما يوفر في النهاية موثوقية أكبر وتكلفة إجمالية أقل للملكية.

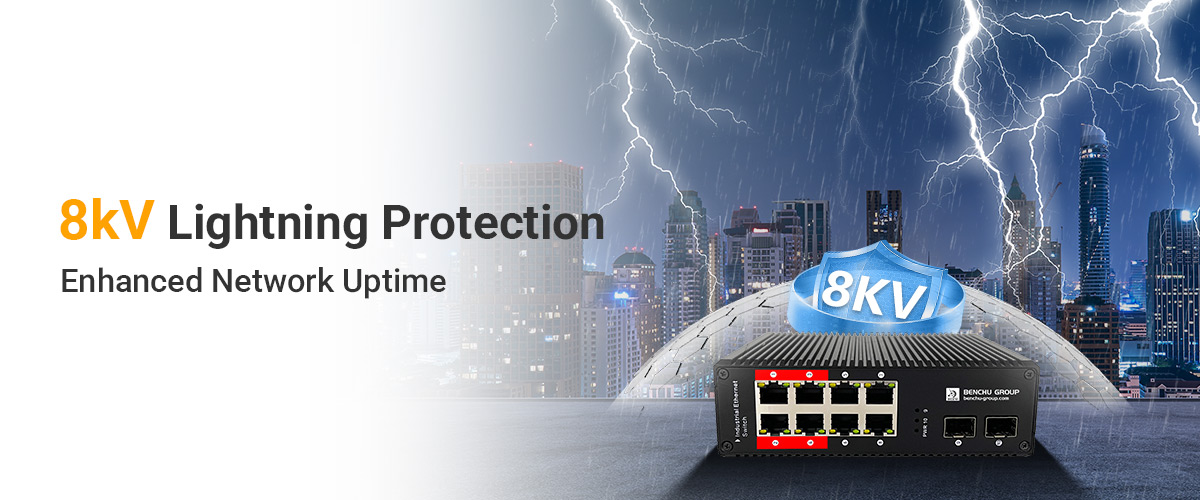

حماية 8 كيلو فولت من الصواعق تُحسّن وقت تشغيل الشبكة
يضمن مفتاح Gigabit الصناعي UPoE+ ذو 8 منافذ من مجموعة Benchu، المزود بحماية من الصواعق بجهد 8 كيلو فولت، استيفاء مفاتيح UPoE+ الصناعية لمعايير السلامة والقطاع الصارمة. ويضمن الامتثال لهذه المعايير ملاءمة المفتاح للاستخدام في البيئات الخطرة أو عالية الخطورة، مما يوفر راحة البال للمشغلين. يُعد الالتزام بلوائح السلامة أمرًا بالغ الأهمية في قطاعات مثل التصنيع والطاقة والنقل، حيث تُعدّ السلامة الكهربائية أمرًا بالغ الأهمية.
حلول الاتصال
8 منافذ جيجابت يو بي أو إي+ مفتاح صناعي مع وصلة SFP بسرعة 2 جيجابت لحل الاتصال
مواصفة
المواصفات الفنية :
IES7211-8PGE2GE-4BT-DC10M / 100M / 1G RJ45 المنافذ النحاسية :
81.25G SFP (الألياف) الموانئ :
2منافذ PoE / PoE + :
4منافذ PoE / PoE + / PoE ++ / UPoE + :
4الطاقة عبر الإيثرنت :
*بو القياسية :
IEEE 802.3bt Power over Ethernet Plus Plus / PoE++; Backward compatible with IEEE 802.3af/at Power over Ethernetنوع امدادات الطاقة بو :
End-span: 1/2/4/5 (+), 3/6/78 (-)بو انتاج الطاقة :
Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af); Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at) ; Per port 52V DC, 1800mA. max. 90 watts (IEEE 802.3bt)مواصفات الأداء :
*ذاكرة التخزين المؤقت للحزم :
1.6 Mbأوضاع إعادة التوجيه :
Store-and-forwardعرض النطاق الترددي :
24 Gbpsمعدل إعادة توجيه الحزمة :
14.88Mpps (64 byte packet size)حجم قاعدة بيانات عنوان MAC :
8K (48-bit MAC ad-dresses)دعم الإطار الجامبو :
9Kمتوسط الوقت بين حالات الفشل :
156,321 hours (MTBF) @ 25°C100M النحاس الكمون :
8.532µs; 8.613µs; 8.712µs1G النحاس الكمون :
3.435µs; 3.541µs; 3.643µs1G الألياف الكمون :
2.993µs; 3.112µs; 3.183µsبروتوكولات شبكة IEEE :
*البروتوكولات :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3bt PoE++ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3x Full-Duplex Flowرصد :
*المصابيح :
Yesلكل منفذ :
Speed, Link, Activity; PoE in different modeلكل جهاز :
Powerالمواصفات المادية :
*الأبعاد (العرض * العمق * الارتفاع) :
150 x 110 x 48 mm (5.91 x 4.43 x 1.89 in)ثقل :
0.95 kg (1.76 lb)حماية شل :
P40 high-strength aluminum caseمتطلبات الطاقة :
DC 48~56V, redundant power with reverse polarity protectionاستهلاك الطاقة :
240Wأقصى قوة :
9Wاستهلاك الطاقة في وضع الخمول :
7Wإيثرنت موفر للطاقة (EEE) :
Yes (deactivated by default)مروحة :
Fanlessالمواصفات البيئية :
*درجة حرارة التشغيل :
-40° to 85°C (-40° to 185°F)رطوبة التشغيل :
95% maximum relative humidity (RH), non-condensingارتفاع التشغيل :
10,000 ft (3,000 m) maximumدرجة حرارة التخزين :
-40° to 85°C (-40° to 185°F)رطوبة التخزين (نسبي) :
95% maximum relative humidity, non-condensingارتفاع التخزين :
10,000 ft (3,000 m) maximumالمعيار التنفيذي والحماية :
*الحماية من الصواعق :
*IEC61000-4-3 (RS) :
10V/m (80~1000MHz)FCC الجزء 15/CISPR22 (EN55022) :
Class BIEC61000-6-2 :
Common Industrial StandardIEC61000-4-9 (مجال مغناطيسي نابض) :
1000A/mIEC61000-4-10 (تذبذب مخمد) :
30A/m, 1MHzIEC61000-4-12 / 18 (موجة الصدمة) :
CM 2.5kV, DM 1kVIEC61000-4-4 (EFT) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (إرسال الوضع المشترك) :
30V, 300V, 1sIEC61000-4-2 (ESD) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (إرسال التردد اللاسلكي) :
10V(150kHz~80MHz)IEC61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (زيادة): كابل الطاقة :
CM±4kV/ DM±2kV, Data cable: ±4kVالخواص الميكانيكية :
*IEC60068-2-6 :
Anti VibrationIEC60068-2-32 :
Free FallIEC60068-2-27 :
Anti Shockالانبعاثات الكهرومغناطيسية والمناعة :
*الشهادات :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013أمان :
*شهادات السلامة :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)الضمان والدعم :
*الضمان المحدود للأجهزة :
Limited Lifetime*الدعم الفني عبر الهاتف والبريد الإلكتروني* :
Limited Lifetime*24x7 الدردشة عبر الإنترنت الدعم الفني :
Limited Lifetime*محتويات العبوة :
*جميع الموديلات :
Smart Industrial PoE Switch;Brackets and screws for DIN-Rail mounting which are already installed in the industrial switch ; Rubber protection caps, which are already installed in the SFP sockets Installation guideنوع العمل :
Industrialباندريدث :
1Gالمزيد من الفلاتر :
Unmanaged
الأسئلة والأجوبة
1. ما هو الحد الأقصى لتوصيل الطاقة لكل منفذ PoE على هذا المفتاح؟
تدعم المنافذ من ١ إلى ٤ تقنية PoE++ (IEEE 802.3bt)، ما يوفر طاقة تصل إلى ٩٠ واط لكل منفذ للأجهزة عالية الطاقة مثل كاميرات PTZ. تدعم المنافذ من ٥ إلى ٨ تقنية PoE+ (IEEE 802.3at)، ما يوفر طاقة تصل إلى ٣٠ واط لكل منفذ للأجهزة منخفضة الطاقة مثل كاميرات IP ونقاط الوصول اللاسلكية.
2. ما الذي يجعل هذا الجهاز 4 منافذ PoE++ و4 منافذ مفتاح PoE+ الصناعي مناسبة للبيئات الصناعية القاسية؟
يتميز جهاز IES7211-8PGE2GF-4BT-DC بغلاف معدني متين بحماية IP40، مما يحميه من الغبار والاهتزاز والتداخل الكهرومغناطيسي. كما أنه يعمل في درجات حرارة قصوى تتراوح بين -40 درجة مئوية و85 درجة مئوية، مما يجعله مثاليًا للمصانع والمنشآت الخارجية.
3. كيف تعمل منافذ الربط الصاعد SFP على تعزيز أداء الشبكة؟
يوفر منفذا Gigabit SFP اتصالاً عالي السرعة بالألياف الضوئية، مما يدعم الاتصالات بعيدة المدى. تُعد هذه الميزة مثالية لربط المواقع البعيدة أو توسيع الشبكة لمسافات طويلة مع نقل بيانات مستقر وعالي السرعة.
4. ما أنواع الأجهزة التي يمكن تشغيلها بواسطة هذا المفتاح الصناعي 4 Port PoE++ و4 Port PoE+؟
يُمكن لهذا المحول تشغيل الأجهزة عالية الاستهلاك، مثل كاميرات PTZ، ونقاط الوصول اللاسلكية، وهواتف VoIP، وغيرها من الأجهزة المتوافقة مع PoE++، بفضل منافذ PoE++ بقوة 90 واط. كما يُشغّل الأجهزة منخفضة الاستهلاك، مثل كاميرات IP وأجهزة الاستشعار، عبر منافذ PoE+ بقوة 30 واط.
5. هل عملية التثبيت لهذا المفتاح الصناعي PoE معقدة؟
لا، صُمم IES7211-8PGE2GF-4BT-DC لسهولة التركيب، مع خيار تركيب DIN-Rail لإعداد مرن وسريع في البيئات الصناعية. تُقلل إمكانيات التوصيل والتشغيل PoE الحاجة إلى كابلات طاقة إضافية، مما يُبسط عملية النشر.
