ملخص
IES7511-8PGE2GF-4BT-DC، مفتاح PoE++ صناعي مُدار بثمانية منافذ جيجابت,مع 2 وصلة جيجابت SFP,4 منافذ PoE++ و4 منافذ PoE+ بميزانية طاقة 240 وات، وتركيب DIN-Rail
سمات
تكوين منفذ جيجابت إيثرنت ومنفذ جيجابت فايبر
يوفر مفتاح IES7511-8PGE2GF-4BT-DC Managed UPoE+ الصناعي 4 منافذ PoE++ 10/100/1000Mbps RJ45 تدعم IEEE820.3af/at/bt توفر ما يصل إلى 90 وات (المنفذ 1 إلى 4) و4 منافذ PoE+ 10/100/1000Mbps RJ45 تدعم IEEE820.3af/at توفر ما يصل إلى 30 وات (المنفذ 5 إلى 8)، مع 2-1.25G SFP، مع واجهة وحدة تحكم 1-RJ45 لإدارة التبديل والإعداد، مع زر إعادة تعيين واحد لإعادة ضبط المصنع للنظام وإعادة التشغيل، ودعم الطاقة الزائدة. ودعم تركيب DIN-Rail.

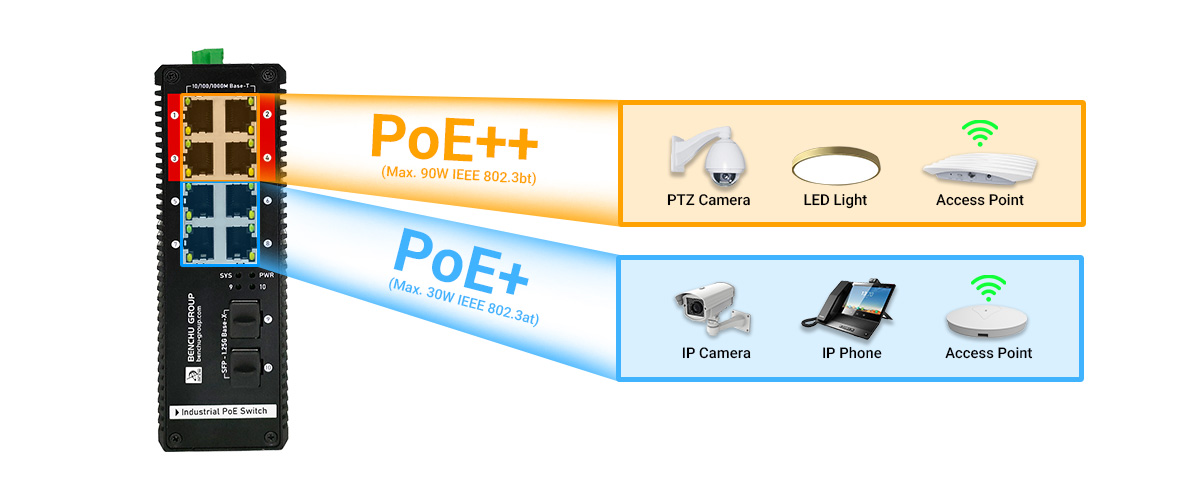

802.3bt 90W POE++ يوفر توصيل طاقة محسّن
يُحسّن جهاز SP7511-8PGE2GF-4BT-DC بشكل ملحوظ من قدرات توصيل الطاقة عبر كابلات الإيثرنت. توفر معايير PoE التقليدية، مثل 802.3af و802.3at، طاقة تصل إلى 15.4 واط و30 واط لكل منفذ على التوالي. ومع ذلك، يُمكن لمعيار 802.3bt PoE++ توفير طاقة تصل إلى 90 واط لكل منفذ. تُمكّن هذه الزيادة الكبيرة في الطاقة من دعم الأجهزة الأكثر تطلبًا، مثل كاميرات PTZ، ونقاط الوصول اللاسلكية عالية الأداء، وإضاءة LED، واللافتات الرقمية، وحتى أجهزة الكمبيوتر المحمولة أو أجهزة العميل النحيفة. تُقلل قدرة توصيل الطاقة المُحسّنة من الحاجة إلى مصادر طاقة منفصلة وأسلاك إضافية، مما يُبسط عمليات التركيب ويُخفض التكاليف.

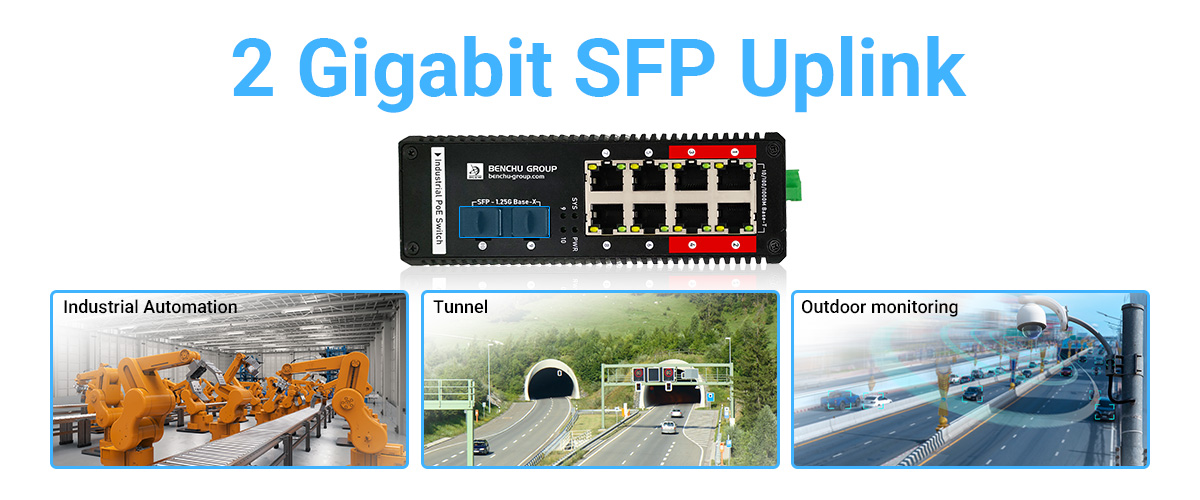

مع وصلة SFP ثنائية الجيجابت
يتميز مفتاح IES7511-8PGE2GF-4BT-DC الصناعي المُدار بتقنية UPoE+، المزود بوصلة SFP صاعدة بسرعة 2 جيجابت، بالبساطة والكفاءة. تُسهّل وصلات SFP الصاعدة التكامل مع معدات الشبكات الأخرى، مثل أجهزة التوجيه، ومفاتيح الشبكة الأساسية، وأجهزة تخزين الشبكة. كما يُبسّط بنية الشبكة ويُسهّل مهام الإدارة. تتيح ميزات الإدارة المتقدمة، المتوفرة عادةً في هذه المفاتيح، التحكم المركزي في الشبكة ومراقبتها، مما يُمكّن المسؤولين من تحديد المشكلات وحلها بسرعة. كما تُساعد قدرة مفتاح IES7511-8PGE2GF-4BT-DC الصناعي المُدار بتقنية PoE على دعم وصلات صاعدة متعددة في موازنة الأحمال وتحسين حركة البيانات، مما يُبسط إدارة الشبكة ويضمن أداءً ثابتًا على مستوى الشبكة.
يوفر تبديل حماية حلقة الإيثرنت (ERPS) إمكانية التوسع والمرونة
يدعم مفتاح UPoE+ المُدار من الطبقة الثانية، ذو 8 منافذ، IES7511-8PGE2GF-4BT-DC، معيار G.8032 ERPS (تبديل حماية حلقات الإيثرنت). يوفر معيار G.8032 ERPS قابلية توسع ومرونة ممتازة لشبكات CCTV. يدعم دمج حلقات متعددة وحلقات فرعية، مما يسمح بتوسيع تغطية المراقبة دون المساس بأداء الشبكة. تُعد هذه القابلية للتوسع مفيدة بشكل خاص للمنشآت واسعة النطاق، مثل أنظمة المراقبة على مستوى المدينة أو المجمعات متعددة المباني، حيث يمكن أن ينمو عدد الكاميرات والعقد بشكل كبير بمرور الوقت. تتيح مرونة ERPS لمسؤولي الشبكة تصميم الشبكة وإعادة تكوينها لاستيعاب كاميرات ومواقع جديدة حسب الحاجة.
يوفر SSH (Secure Shell) إمكانية تأمين الأتمتة والبرمجة النصية
يدعم مفتاح التشغيل الصناعي IES7511-8PGE2GF-4BT-DC، المزود بثمانية منافذ جيجابت ومزود بتقنية PoE++ من مجموعة Benchu، بروتوكول SSH (الغلاف الآمن). غالبًا ما تتطلب الشبكات الصناعية نصوصًا برمجية آلية للمهام الروتينية، مثل تحديثات التكوين ومراقبة الأداء واستكشاف الأخطاء وإصلاحها. يتيح بروتوكول SSH تنفيذًا آمنًا لهذه النصوص البرمجية من خلال توفير قناة آمنة للتواصل مع مفتاح PoE الصناعي. تقلل الأتمتة من الحاجة إلى التدخل اليدوي، مما يقلل من الأخطاء البشرية ويزيد من كفاءة التشغيل. باستخدام بروتوكول SSH، يمكن لمسؤولي الشبكات نشر نصوص برمجية تُجري تحديثات جماعية أو تراقب سلامة الشبكة دون المساس بالأمان. تُعد هذه الإمكانية أساسية للحفاظ على أداء وموثوقية ثابتين في الشبكات الصناعية واسعة النطاق.
يوفر بروتوكول إدارة الشبكة البسيط (SNMP) إمكانية المراقبة والتشخيص في الوقت الفعلي
يدعم مفتاح PoE++ الصناعي IES7511-8PGE2GF-4BT-DC بروتوكول إدارة الشبكة البسيط (SNMP)، ويوفر مراقبة وتشخيصًا آنيًا، مما يسمح للمسؤولين بتتبع أداء الشبكة وحالة الأجهزة باستمرار. تتيح هذه الإمكانية الكشف السريع عن المشكلات وحلها، مثل أعطال الأجهزة، أو ازدحام الشبكة، أو أنماط حركة البيانات غير الطبيعية. يساعد جمع البيانات وتحليلها آنيًا في الحفاظ على الأداء الأمثل للشبكة، مما يضمن سير العمليات الصناعية بسلاسة وكفاءة دون أي انقطاعات أو توقفات غير متوقعة.
بروتوكول IPV4/IPV6 المزدوج يوفر انتقالًا سلسًا
يضمن بروتوكول IPv4/IPv6 ثنائي التكديس أن يكون مفتاح PoE++ الصناعي المُدار بثمانية منافذ من مجموعة Benchu، IES7511-8PGE2GF-4BT-DC، IES7511-8PGE2GF-4BT-DC، من بينجتشو، متينًا ومُقاومًا للمتغيرات المستقبلية، مما يسمح له بالعمل بسلاسة في بيئات الشبكات الحالية والمستقبلية. صُمم IPv6 بميزات أمان مُحسّنة، بما في ذلك الدعم الإلزامي لـ IPsec، الذي يوفر تشفيرًا ومصادقة شاملة. يمكن لمفاتيح Benchu ثنائية التكديس الاستفادة من هذه الميزات لتعزيز أمان الشبكات الصناعية. يُعد هذا ضروريًا لحماية البيانات الحساسة وضمان سلامة الاتصال بين الأجهزة. تساعد إجراءات الأمان المُحسّنة في حماية الأنظمة الصناعية من التهديدات الإلكترونية والوصول غير المُصرّح به.
حلول الاتصال
مفتاح PoE++ صناعي مُدار بـ 8 منافذ Gigabit مع وصلة SFP بسرعة 2 جيجابت لحل الاتصال
مفتاح PoE++ صناعي مُدار بـ 8 منافذ Gigabit مع وصلة SFP 2 Gigabit Uplink لحل الاتصال بشبكة Ring
مواصفة
المواصفات الفنية :
IE7511-8PGE2GF-4BT-DC10M / 100M / 1G RJ45 المنافذ النحاسية :
81.25G SFP (الألياف) الموانئ :
2منافذ PoE / PoE + :
4منافذ PoE / PoE + / PoE ++ / UPoE + :
4منفذ وحدة التحكم (للتكوين) :
Yesالزر "إعادة ضبط" :
Yesالطاقة عبر الإيثرنت :
*بو القياسية :
IEEE 802.3bt Power over Ethernet Plus Plus /PSE;Backward compatible IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over Ethernetنوع امدادات الطاقة بو :
End-span: 1/2/4/5 (+), 3/6/7/8 (-)بو انتاج الطاقة :
Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af); Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at) Per port 52V DC, 1800mA. max. 90 watts (IEEE 802.3at)مواصفات الأداء :
*ذاكرة التخزين المؤقت للحزم :
2.1 Mbأوضاع إعادة التوجيه :
Store-and-forwardعرض النطاق الترددي :
24 Gbpsمعدل إعادة توجيه الحزمة :
14.88Mpps (64 byte packet size)حجم قاعدة بيانات عنوان MAC :
8K (48-bit MAC ad-dresses)دعم الإطار الجامبو :
9Kمتوسط الوقت بين حالات الفشل :
162,125 hours (MTBF) @ 25°C100M النحاس الكمون :
8.532µs; 8.613µs; 8.712µs1G النحاس الكمون :
3.435µs; 3.541µs; 3.643µs1G الألياف الكمون :
2.993µs; 3.112µs; 3.183µsخدمات L2 - شبكات VLAN :
*وضع علامات على الشبكة المحلية الظاهرية (VLAN) وفقا لمعيار IEEE 802.1Q :
Yesوضع علامات QinQ VLAN :
Yesشبكات VLAN القائمة على بروتوكول الإنترنت :
Yesشبكات VLAN المستندة إلى MAC :
Yesشبكة محلية ظاهرية (VLAN) قائمة على البروتوكول :
Yesشبكة محلية ظاهرية صوتية :
Yesتعيين الشبكة المحلية الظاهرية (VLAN) :
Yesخدمات L2 - التوافر :
*السيطرة على العاصفة :
Yes (Broadcast, multicast, unknown unicast)المعيار IEEE 802.3ad - لوائح التأخر (LACP) :
Yesالمعيار IEEE 802.3x :
Yesحلقة (ERPS ، يتوافق مع G.8032) :
Yes, Recovery time < 50msIEEE 802.1D بروتوكول شجرة الامتداد :
YesIEEE 802.1w بروتوكول شجرة الامتداد السريع :
YesIEEE 802.1s بروتوكول شجرة الامتداد المتعددة :
Yesالطبقة 2 مرحل DHCP :
Yesخدمات L2 - تصفية البث المتعدد :
Yesتطفل IGMP (الإصدارات 1 والإصدار 2 والإصدار 3) :
Yesدعم التطفل MLD (v1 و v2) :
YesIGMP التطفل الاستعلام (v2) :
YesMLD التطفل الاستعلام (v1) :
Yesتسجيل شبكة محلية ظاهرية متعددة البث (MVR) :
Yesخدمات L3 - التوجيه :
*توجيه IPv4 الثابت :
100توجيه IPv6 الثابت :
100تجميع الارتباطات :
*دليل LAG :
Yes# من LAGs / # من الأعضاء في كل LAG :
8 LAGs with max 8 members in each LAGخدمات مراقبة واكتشاف الشبكة :
*802.1ab LLDP :
Yesسنمب :
v1, v2c, v3مجموعة RMON 1،2،3،9 :
Yesأمن الشبكات :
Yesالمعيار IEEE 802.1x :
Yesمحاسبة نصف قطرها :
Yesقوائم التحكم في الوصول (ACL) :
Yesقوائم التحكم في الوصول المستندة إلى بروتوكول الإنترنت (IPv4 وIPv6) :
L2 / L3 / L4قوائم التحكم في الوصول المستندة إلى MAC :
Yesقوائم التحكم في الوصول المستندة إلى TCP/UDP :
Yesالتحكم في إدخالات MAC # الثابتة :
48الأمان المستند إلى المنفذ بواسطة عناوين MAC المقفلة :
Yesفحص ARP الديناميكي :
Yesحماية DoS :
Yesمنع هجمات DoS :
Yesحماية من عاصفة الشبكة ، DoS :
Yesجودة الخدمة (QoS) :
*تحديد المعدل المستند إلى المنفذ :
Yes ingress and egressجودة الخدمة القائمة على المنفذ :
Yesدعم حقول IPv6 :
YesDiffServ QoS :
Yes ingressIEEE 802.1p COS :
Yesوجهة MAC و IP :
YesIPv4 و v6 DSCP :
Yesالمستندة إلى TCP/UDP :
Yesجولة روبن المرجحة (WRR) :
Yesتقنية قائمة انتظار الأولوية الصارمة :
Yesبروتوكولات شبكة IEEE :
*البروتوكولات :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXالبروتوكولات 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning Tالإدارة والمراقبة واستكشاف الأخطاء وإصلاحها :
*إدارة كلمات المرور :
Yesالتحكم في الوصول عبر RADIUS و TACACS + :
Yesإدارة IPv6 :
YesSNMP v1 / v2c / v3 :
Yesانعكاس المنفذ :
Yes ingress and egressانعكاس متعدد المنافذ إلى واحد :
6أداة اختبار الكابلات :
Yesالوصول المستند إلى الويب TLS/HTTPS (الإصدار) :
Yes (v1.2)نقل الملفات (التحميلات والتنزيلات) :
TFTP / HTTPتحميل / تنزيل HTTP (البرنامج الثابت) :
Yesسجل النظام (RFC 3164) :
Yesالمصابيح :
Yesلكل منفذ :
Speed, Link, Activity; PoE in different modeلكل جهاز :
Powerالمواصفات المادية :
*الأبعاد (العرض * العمق * الارتفاع) :
150 x 130 x 48 mm (5.91 x 5.12 x 1.89 in)ثقل :
0.95 kg (1.98 lb)حماية شل :
P40 high-strength aluminum caseمتطلبات الطاقة :
DC 48~56V, redundant power with reverse polarity protectionاستهلاك الطاقة :
240Wأقصى قوة :
12Wاستهلاك الطاقة في وضع الخمول :
8Wإيثرنت موفر للطاقة (EEE) :
Yes (deactivated by default)مروحة :
Fanlessالمواصفات البيئية :
*درجة حرارة التشغيل :
-40° to 85°C (-40° to 185°F)رطوبة التشغيل :
95% maximum relative humidity (RH), non-condensingارتفاع التشغيل :
10,000 ft (3,000 m) maximumدرجة حرارة التخزين :
-40° to 85°C (-40° to 185°F)رطوبة التخزين (نسبي) :
95% maximum relative humidity, non-condensingارتفاع التخزين :
10,000 ft (3,000 m) maximumالمعيار التنفيذي والحماية :
*الحماية من الصواعق :
*IEC61000-4-3 (RS) :
10V/m (80~1000MHz)FCC الجزء 15/CISPR22 (EN55022) :
Class BIEC61000-6-2 :
Common Industrial StandardIEC61000-4-9 (مجال مغناطيسي نابض) :
1000A/mIEC61000-4-10 (تذبذب مخمد) :
30A/m, 1MHzIEC61000-4-12 / 18 (موجة الصدمة) :
CM 2.5kV, DM 1kVIEC61000-4-4 (EFT) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (إرسال الوضع المشترك) :
30V, 300V, 1sIEC61000-4-2 (ESD) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (إرسال التردد اللاسلكي) :
10V(150kHz~80MHz)IEC61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (زيادة): كابل الطاقة :
CM±4kV/ DM±2kV, Data cable: ±4kVالخواص الميكانيكية :
*IEC60068-2-6 :
Anti VibrationIEC60068-2-32 :
Free FallIEC60068-2-27 :
Anti Shockالانبعاثات الكهرومغناطيسية والمناعة :
*الشهادات :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013أمان :
*شهادات السلامة :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)الضمان والدعم :
*الضمان المحدود للأجهزة :
Limited Lifetime*الدعم الفني عبر الهاتف والبريد الإلكتروني* :
Limited Lifetime*24x7 الدردشة عبر الإنترنت الدعم الفني :
Limited Lifetime*محتويات العبوة :
*جميع الموديلات :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideنوع العمل :
Industrialباندريدث :
1Gالمزيد من الفلاتر :
L2+ Managed
