الطبقة 3 المدارة 8 منافذ جيجابت بو التبديل الصناعي ، مع 4 جيجابت RJ45 و 4-10 جيجابت SFP + الوصلة الصاعدة ، 8 PoE + Ports@120W ميزانية الطاقة ، جبل DIN-Rail ، IES7511-8PGE4GE4TF-DC

تخصيص

• المواصفات الفنية :

  IE7511-8PGE4GE4TF-DC

• 10M / 100M / 1G RJ45 المنافذ النحاسية :

  12

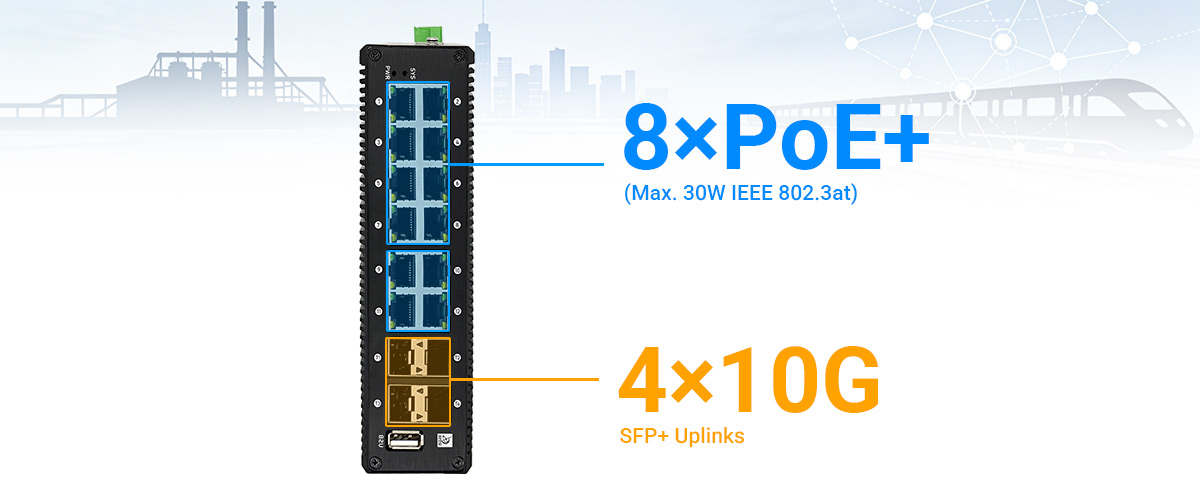

• منافذ 1G / 2.5G / 10G SFP + (ألياف) :

  4

• منافذ PoE / PoE + :

  8

• منفذ وحدة التحكم (للتكوين) :

  Yes

• منفذ يو اس بي :

  Yes (for firmware and config upload/ download)

• الزر "إعادة ضبط" :

  Yes

• الطاقة عبر الإيثرنت :

  *

• بو القياسية :

  IEEE 802.3at Power over Ethernet Plus/PSE； Backward compatible with IEEE 802.3af Power over Ethernet

• نوع امدادات الطاقة بو :

  End-span: 1/2 (+), 3/6 (-)

• بو انتاج الطاقة :

  Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af)； Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at)

• ميزانية الطاقة بو :

  120 Watts

• مواصفات الأداء :

  *

• ذاكرة التخزين المؤقت للحزم :

  12 Mb

• أوضاع إعادة التوجيه :

  Store-and-forward

• عرض النطاق الترددي :

  128 Gbps

• معدل إعادة توجيه الحزمة :

  77.38Mpps (64 byte packet size)

• حجم قاعدة بيانات عنوان MAC :

  16K (48-bit MAC ad-dresses)

• دعم الإطار الجامبو :

  12K

• متوسط الوقت بين حالات الفشل :

  160,213 hours (MTBF) @ 25°C

• 100M النحاس الكمون :

  8.314µs; 8.352µs; 8.451µs

• 1G النحاس الكمون :

  3.514µs; 3.545µs; 3.628µs

• 1G الألياف الكمون :

  2.980µs; 3.101µs; 3.179µs

• 2.5G الألياف الكمون :

  2.631µs; 2.752µs; 2.811µs

• 10G الألياف الكمون :

  2.330µs; 2.561µs; 2.7129µs

• خدمات L2 - شبكات VLAN :

  *

• وضع علامات على الشبكة المحلية الظاهرية (VLAN) وفقا لمعيار IEEE 802.1Q :

  Yes

• وضع علامات QinQ VLAN :

  Yes

• شبكات VLAN القائمة على بروتوكول الإنترنت :

  Yes

• شبكات VLAN المستندة إلى MAC :

  Yes

• شبكة محلية ظاهرية (VLAN) قائمة على البروتوكول :

  Yes

• شبكة محلية ظاهرية صوتية :

  Yes

• تعيين الشبكة المحلية الظاهرية (VLAN) :

  Yes

• خدمات L2 - التوافر :

  *

• السيطرة على العاصفة :

  Yes （Broadcast, multicast, unknown unicast）

• المعيار IEEE 802.3ad - لوائح التأخر (LACP) :

  Yes

• المعيار IEEE 802.3x :

  Yes

• حلقة (ERPS ، يتوافق مع G.8032) :

  Yes, Recovery time < 50ms

• IEEE 802.1D بروتوكول شجرة الامتداد :

  Yes

• IEEE 802.1w بروتوكول شجرة الامتداد السريع :

  Yes

• IEEE 802.1s بروتوكول شجرة الامتداد المتعددة :

  Yes

• الطبقة 2 مرحل DHCP :

  Yes

• خدمات L2 - تصفية البث المتعدد :

  Yes

• تطفل IGMP (الإصدارات 1 والإصدار 2 والإصدار 3) :

  Yes

• دعم التطفل MLD (v1 و v2) :

  Yes

• IGMP التطفل الاستعلام (v2) :

  Yes

• MLD التطفل الاستعلام (v1) :

  Yes

• تسجيل شبكة محلية ظاهرية متعددة البث (MVR) :

  Yes

• خدمات L3 - DHCP :

  *

• عميل DHCP :

  Yes

• تطفل DHCP :

  Yes

• خادم DHCP :

  Yes

• خدمات L3 - التوجيه :

  *

• توجيه IPv4 الثابت :

  100

• توجيه IPv6 الثابت :

  100

• توجيه الشبكة المحلية الظاهرية (VLAN) :

  Yes

• RIP V1 / V2 :

  Yes

• OSPF V2 :

  Yes

• عدد واجهات IP VLAN :

  Yes

• توجيه السياسة :

  Yes

• VRRP :

  Yes

• تجميع الارتباطات :

  *

• دليل LAG :

  Yes

• # من LAGs / # من الأعضاء في كل LAG :

  8 LAGs with max 8 members in each LAG

• خدمات مراقبة واكتشاف الشبكة :

  *

• 802.1ab LLDP :

  Yes

• سنمب :

  v1, v2c, v3

• مجموعة RMON 1،2،3،9 :

  Yes

• أمن الشبكات :

  Yes

• المعيار IEEE 802.1x :

  Yes

• محاسبة نصف قطرها :

  Yes

• قوائم التحكم في الوصول (ACL) :

  Yes

• قوائم التحكم في الوصول المستندة إلى بروتوكول الإنترنت (IPv4 وIPv6) :

  L2 / L3 / L4

• قوائم التحكم في الوصول المستندة إلى MAC :

  Yes

• قوائم التحكم في الوصول المستندة إلى TCP/UDP :

  Yes

• التحكم في إدخالات MAC # الثابتة :

  48

• الأمان المستند إلى المنفذ بواسطة عناوين MAC المقفلة :

  Yes

• فحص ARP الديناميكي :

  Yes

• حماية DoS :

  Yes

• منع هجمات DoS :

  Yes

• حماية من عاصفة الشبكة ، DoS :

  Yes

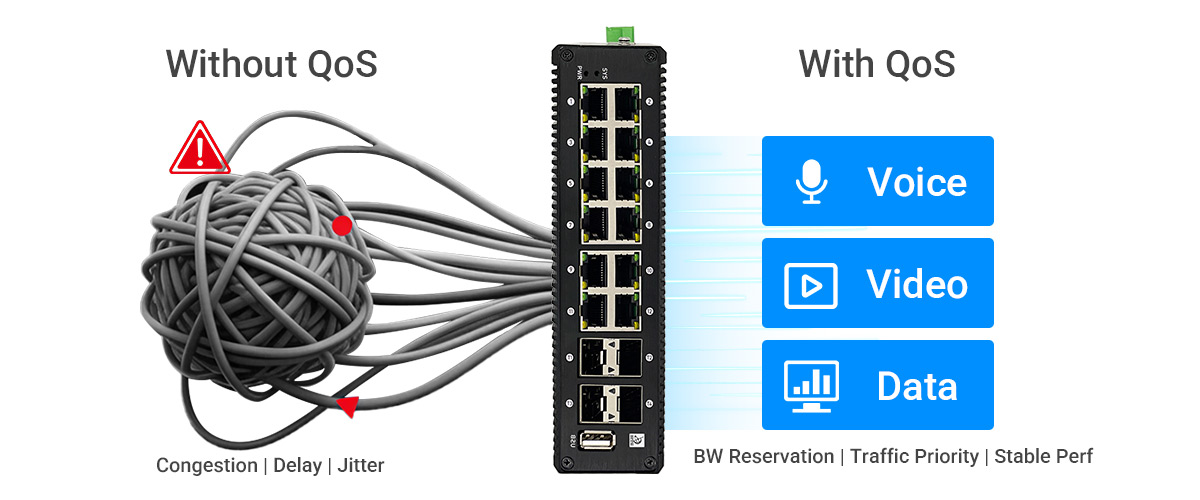

• جودة الخدمة (QoS) :

  *

• تحديد المعدل المستند إلى المنفذ :

  Yes ingress and egress

• جودة الخدمة القائمة على المنفذ :

  Yes

• دعم حقول IPv6 :

  Yes

• DiffServ QoS :

  Yes ingress

• IEEE 802.1p COS :

  Yes

• وجهة MAC و IP :

  Yes

• IPv4 و v6 DSCP :

  Yes

• المستندة إلى TCP/UDP :

  Yes

• جولة روبن المرجحة (WRR) :

  Yes

• تقنية قائمة انتظار الأولوية الصارمة :

  Yes

• بروتوكولات شبكة IEEE :

  *

• البروتوكولات :

  • IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX

• البروتوكولات 2 :

  • IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning T

• الإدارة والمراقبة واستكشاف الأخطاء وإصلاحها :

  *

• إدارة كلمات المرور :

  Yes

• التحكم في الوصول عبر RADIUS و TACACS + :

  Yes

• إدارة IPv6 :

  Yes

• SNMP v1 / v2c / v3 :

  Yes

• انعكاس المنفذ :

  Yes ingress and egress

• انعكاس متعدد المنافذ إلى واحد :

  16

• أداة اختبار الكابلات :

  Yes

• الوصول المستند إلى الويب TLS/HTTPS (الإصدار) :

  Yes (v1.2)

• نقل الملفات (التحميلات والتنزيلات) :

  TFTP / HTTP

• تحميل / تنزيل HTTP (البرنامج الثابت) :

  Yes

• سجل النظام (RFC 3164) :

  Yes

• المصابيح :

  Yes

• لكل منفذ :

  Speed, Link, Activity; PoE in different mode

• لكل جهاز :

  Power

• المواصفات المادية :

  *

• الأبعاد (العرض * العمق * الارتفاع) :

  170 x 148 x 48 mm (6.69 x 5.83 x 1.89 in)

• ثقل :

  1.2 kg (2.65 lb)

• حماية شل :

  P40 high-strength aluminum case

• متطلبات الطاقة :

  DC 48~56V, redundant power with reverse polarity protection

• استهلاك الطاقة :

  120W

• أقصى قوة :

  12W

• استهلاك الطاقة في وضع الخمول :

  9W

• إيثرنت موفر للطاقة (EEE) :

  Yes (deactivated by default)

• مروحة :

  Fanless

• المواصفات البيئية :

  *

• درجة حرارة التشغيل :

  -40° to 85°C (-40° to 185°F)

• رطوبة التشغيل :

  95% maximum relative humidity (RH), non-condensing

• ارتفاع التشغيل :

  10,000 ft (3,000 m) maximum

• درجة حرارة التخزين :

  -40° to 85°C (-40° to 185°F)

• رطوبة التخزين (نسبي) :

  95% maximum relative humidity, non-condensing

• ارتفاع التخزين :

  10,000 ft (3,000 m) maximum

• المعيار التنفيذي والحماية :

  *

• الحماية من الصواعق :

  *

• IEC61000-4-3 (RS) :

  10V/m (80~1000MHz)

• FCC الجزء 15/CISPR22 (EN55022) :

  Class B

• IEC61000-6-2 :

  Common Industrial Standard

• IEC61000-4-9 (مجال مغناطيسي نابض) :

  1000A/m

• IEC61000-4-10 (تذبذب مخمد) :

  30A/m, 1MHz

• IEC61000-4-12 / 18 (موجة الصدمة) :

  CM 2.5kV, DM 1kV

• IEC61000-4-4 (EFT) :

  Power cable:±4kV, Data cable: ±2kV

• IEC61000-4-16 (إرسال الوضع المشترك) :

  30V, 300V, 1s

• IEC61000-4-2 (ESD) :

  ±8kV contact discharge, ±15kV air discharge

• IEC61000-4-6 (إرسال التردد اللاسلكي) :

  10V(150kHz~80MHz)

• IEC61000-4-8 :

  100A/m, 1000A/m, 1s-3s

• IEC61000-4-5 (زيادة): كابل الطاقة :

  CM±4kV/ DM±2kV, Data cable: ±4kV

• الخواص الميكانيكية :

  *

• IEC60068-2-6 :

  Anti Vibration

• IEC60068-2-32 :

  Free Fall

• IEC60068-2-27 :

  Anti Shock

• الانبعاثات الكهرومغناطيسية والمناعة :

  *

• الشهادات :

  CE mark, commercial； FCC Part 15 Class A, VCCI Class A； Class A EN 55022 (CISPR 22) Class A； Class A C-Tick； EN 55024； CCC； 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A； ANSI C63.4:2014； IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013

• أمان :

  *

• شهادات السلامة :

  CB mark, commercial； CSA certified (CSA 22.2 #950)； UL listed (UL 1950)/cUL IEC 950/EN 60950； EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ；(ed.2)+A1:2009+A2:2013； AN/NZS 60950.1:2015； CCC (China Compulsory Certificate)

• الضمان والدعم :

  *

• الضمان المحدود للأجهزة :

  Limited Lifetime*

• الدعم الفني عبر الهاتف والبريد الإلكتروني* :

  Limited Lifetime*

• 24x7 الدردشة عبر الإنترنت الدعم الفني :

  Limited Lifetime*

• محتويات العبوة :

  *

• جميع الموديلات :

  Smart Industrial Switch ； Brackets and screws for DIN-Rail mounting, which are already installed in the switch； Rubber protection caps, which are already installed in the SFP sockets Installation guide

• نوع العمل :

  Industrial

• باندريدث :

  1G+10G

• المزيد من الفلاتر :

  L3 Managed
