ملخص
IES7521-24PGE4GC-4BT-AC: محول جيجابت صناعي مُدار بتقنية PoE++ ذو 24 منفذًا - ميزانية 500 واط، 90 واط لكل منفذ، الطبقة الثانية+ والتوجيه الثابت
سمات

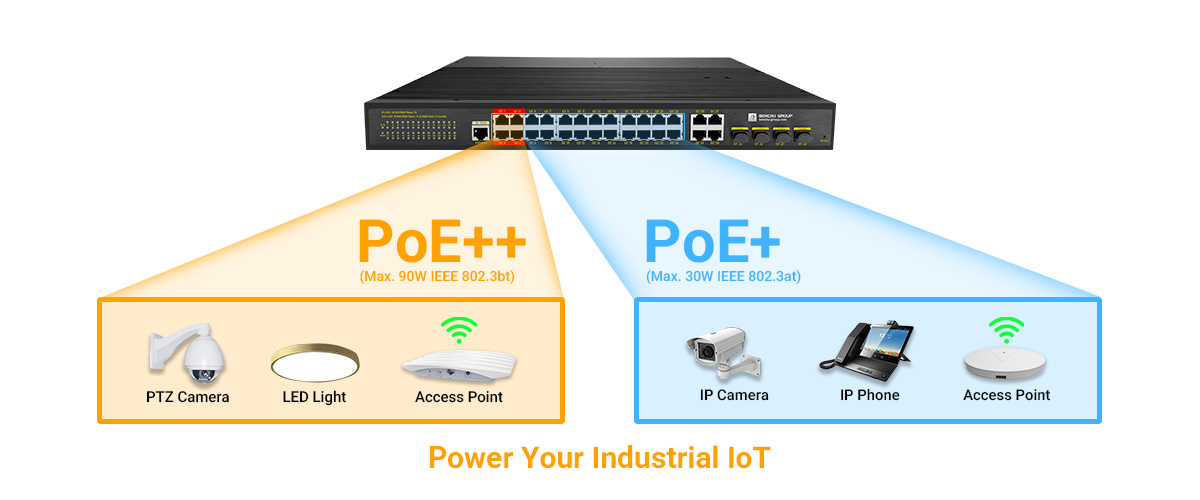

تكوين منفذ PoE++ عالي الطاقة وميزانية PoE كبيرة للغاية تبلغ 500 واط
هذا 24 منفذًا مفتاح PoE++ صناعي يعتمد تصميمًا فريدًا لتوزيع المنافذ لتلبية احتياجات الطاقة لمختلف الأجهزة: 4 منافذ PoE++ (IEEE 802.3bt) من 1 إلى 4: يدعم كل منفذ منها طاقة تصل إلى 90 واط، وهو متوافق تمامًا مع كاميرات PTZ عالية الجودة، ونقاط وصول Wi-Fi 6/6E، والأجهزة اللوحية الصناعية، وأنظمة الاتصال الداخلي المرئي، وغيرها من الأجهزة الطرفية عالية الطاقة. 12 منفذ PoE+ (IEEE 802.3at) من 5 إلى 16: يوفر كل منفذ منها طاقة 30 واط، وهو متوافق على نطاق واسع مع كاميرات IP عالية الدقة، وهواتف VoIP، ونقاط الوصول اللاسلكية 802.11ac. 8 منافذ جيجابت غير PoE من 17 إلى 24: تُستخدم لتوصيل الخوادم، ومحطات العمل، أو غيرها من الأجهزة غير المزودة بمصدر طاقة. 4 منافذ جيجابت كومبو (RJ45/SFP): توفر خيارات مرنة للرفع ويمكنها تحقيق نقل لمسافات طويلة تصل إلى 120 كيلومترًا من خلال وحدات SFP للألياف الضوئية، وهي مثالية لأنظمة النقل الذكية (ITS) أو شبكات العمود الفقري للحرم الجامعي.

ميزانية طاقة ضخمة بقدرة 500 واط بتقنية PoE++ لتطبيقات عالية الكثافة
يوفر جهاز IES7521-24PGE4GC-4BT-AC طاقة PoE إجمالية رائدة في الصناعة تبلغ 500 واط، مما يوفر سعة كافية لأكثر التطبيقات الصناعية تطلبًا. يتيح حل الطاقة عالي السعة هذا ما يلي: تشغيل ما يصل إلى 24 جهاز PoE في وقت واحد عبر جميع المنافذ المتاحة، مما يلغي الحاجة إلى حاقنات طاقة خارجية متعددة أو مصادر طاقة إضافية؛ دعم بيئات الأجهزة المختلطة، حيث يجمع بين أجهزة PoE++ عالية الطاقة وأجهزة PoE+ وPoE القياسية على محول واحد؛ سعة مستقبلية لأجهزة إنترنت الأشياء من الجيل التالي ذات متطلبات الطاقة المتزايدة

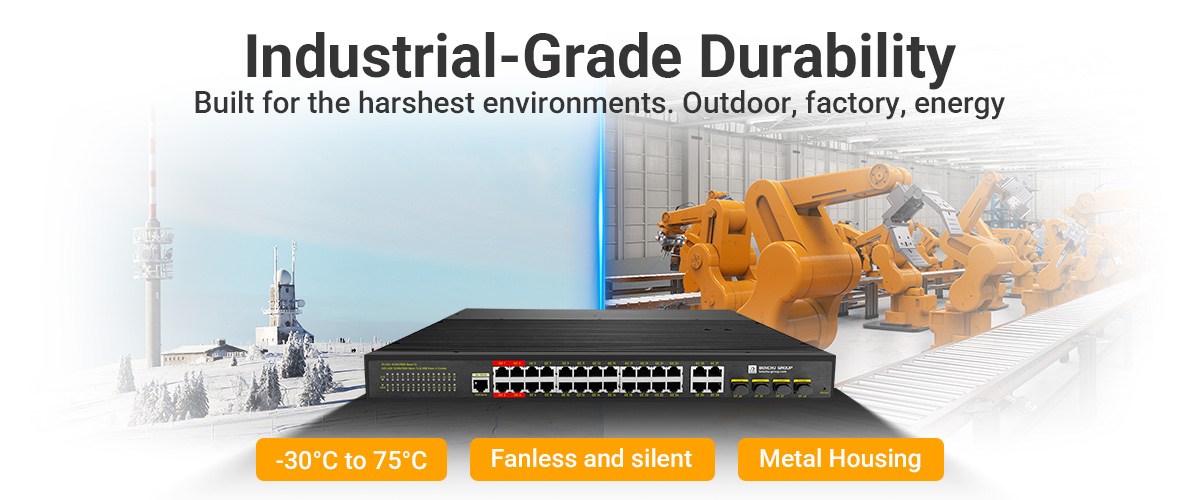

نطاق درجة حرارة التشغيل الممتدة: من -30 درجة مئوية إلى 75 درجة مئوية
صُمم مفتاح IES7521-24PGE4GC-4BT-AC لضمان أداء موثوق في أقسى الظروف البيئية، بنطاق تشغيل معتمد يتراوح بين -30 درجة مئوية و75 درجة مئوية. يضمن هذا النطاق الواسع لتحمل درجات الحرارة استمرارية التشغيل دون انقطاع، حتى في حال تعطل المفاتيح التجارية. يتميز المفتاح بقدرة التشغيل الفوري عند درجات حرارة منخفضة تصل إلى -30 درجة مئوية، دون الحاجة إلى فترة تسخين أو تدهور في الأداء، وهو أمر بالغ الأهمية للتركيبات البعيدة وغير المراقبة في المناطق الباردة. كما يتميز بقدرة عالية على التشغيل المستمر في درجات حرارة عالية، حيث تضمن الإدارة الحرارية المتقدمة بقاء جميع المكونات ضمن مواصفات التشغيل حتى في درجة حرارة محيطة تصل إلى 75 درجة مئوية، مما يجعله مثاليًا للاستخدام في البيئات الصحراوية، والمسابك الصناعية، والخزائن الخارجية المعرضة لأشعة الشمس.

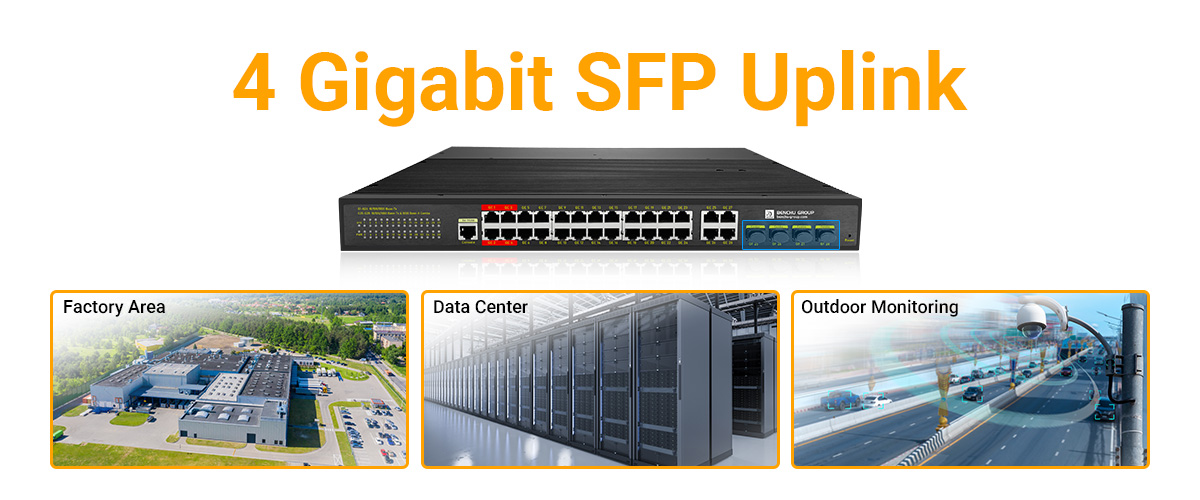

بنية وصلة صاعدة مرنة ثنائية الوسائط
يتميز جهاز IES7521-24PGE4GC-4BT-AC بأربعة منافذ جيجابت كومبو، يوفر كل منها خيارين للاتصال في واجهة واحدة: منفذ واحد، خياران: يكتشف كل منفذ كومبو تلقائيًا نوع كابل RJ45 أو وحدة SFP المُدخلة، مما يسمح للمسؤولين باختيار الوسائط الأمثل لكل اتصال دون التأثير على كثافة المنافذ. تبسيط إدارة المخزون: اعتمد على نموذج محول واحد لسيناريوهات النشر المتنوعة - استخدم النحاس للمسافات القصيرة، والألياف الضوئية للمسافات الطويلة، كل ذلك في نفس الجهاز.

فهم الحماية من التفريغ الكهروستاتيكي: ماذا يعني ±8 كيلو فولت / ±15 كيلو فولت
يتميز جهاز IES7521-24PGE4GC-4BT-AC بحماية رائدة في الصناعة ضد التفريغ الكهروستاتيكي (ESD) مصنفة عند ±8 كيلو فولت للتفريغ التلامسي و ±15 كيلو فولت للتفريغ الهوائي، وهو متوافق مع IEC 61000-4-2 - المعيار الدولي لاختبار مناعة ESD.

إدارة الطبقة الثانية وما فوق مع التوجيه الثابت للطبقة الثالثة
يوفر جهاز IES7521-24PGE4GC-4BT-AC إمكانيات إدارة من الطبقة الثانية+ على مستوى المؤسسات مع إضافة التوجيه الثابت من الطبقة الثالثة، مما يجعله مثاليًا لهياكل الشبكات الصناعية المعقدة.
التحكم الشامل في الوصول: مصادقة منفذ IEEE 802.1X
يقوم جهاز IES7521-24PGE4GC-4BT-AC بتنفيذ مصادقة IEEE 802.1X المستندة إلى المنفذ، مما يضمن أن الأجهزة المصرح لها فقط هي التي يمكنها الاتصال بالشبكة، التطبيق الصناعي: في محطة فرعية للشبكة الذكية، لا يمكن الوصول إلى أنظمة التحكم إلا من خلال محطات العمل الهندسية المصادق عليها؛ يتم حظر جميع الأجهزة الأخرى أو نقلها إلى شبكات VLAN للمراقبة فقط.
حلول الاتصال
مفتاح تحويل صناعي مُدار بتقنية PoE++ بسعة 24 منفذ جيجابت مع 4 منافذ جيجابت RJ45/SFP لتوصيل الوصلات الصاعدة

مفتاح جيجابت صناعي مُدار بتقنية PoE++ مزود بـ 24 منفذًا مع 4 منافذ جيجابت RJ45/SFP لربط الشبكة الحلقية

مواصفة
المواصفات الفنية :
IE7521-24PGE4GC-4BT-AC10M / 100M / 1G RJ45 المنافذ النحاسية :
24جيجابت R4J5 و SFP كومبو :
4منافذ PoE / PoE + :
20 (up to 30W per port)منافذ PoE / PoE + / PoE ++ / UPoE + :
4 (up to 90W per port)منفذ وحدة التحكم (للتكوين) :
Yesالزر "إعادة ضبط" :
Yesالطاقة عبر الإيثرنت :
*بو القياسية :
IEEE 802.3bt Power over Ethernet Plus Plus /PSE;Backward compatible IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over Ethernetنوع امدادات الطاقة بو :
End-span: 1/2/4/5 (+), 3/6/7/8 (-)بو انتاج الطاقة :
Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af); Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at) Per port 52V DC, 1800mA. max. 90 watts (IEEE 802.3at)ميزانية الطاقة بو :
470W (For PoE out)مواصفات الأداء :
*ذاكرة التخزين المؤقت للحزم :
8.2 Mbأوضاع إعادة التوجيه :
Store-and-forwardعرض النطاق الترددي :
256 Gbpsمعدل إعادة توجيه الحزمة :
47.62Mpps (64 byte packet size)حجم قاعدة بيانات عنوان MAC :
8K (48-bit MAC ad-dresses)دعم الإطار الجامبو :
9Kخدمات L2 - شبكات VLAN :
*وضع علامات على الشبكة المحلية الظاهرية (VLAN) وفقا لمعيار IEEE 802.1Q :
Yesوضع علامات QinQ VLAN :
Yesشبكات VLAN القائمة على بروتوكول الإنترنت :
Yesشبكات VLAN المستندة إلى MAC :
Yesشبكة محلية ظاهرية (VLAN) قائمة على البروتوكول :
Yesشبكة محلية ظاهرية صوتية :
Yesتعيين الشبكة المحلية الظاهرية (VLAN) :
Yesخدمات L2 - التوافر :
*السيطرة على العاصفة :
Yes (Broadcast, multicast, unknown unicast)المعيار IEEE 802.3ad - لوائح التأخر (LACP) :
Yesالمعيار IEEE 802.3x :
Yesحلقة (ERPS ، يتوافق مع G.8032) :
Yes, Recovery time < 50msIEEE 802.1D بروتوكول شجرة الامتداد :
YesIEEE 802.1w بروتوكول شجرة الامتداد السريع :
YesIEEE 802.1s بروتوكول شجرة الامتداد المتعددة :
Yesالطبقة 2 مرحل DHCP :
Yesخدمات L2 - تصفية البث المتعدد :
Yesتطفل IGMP (الإصدارات 1 والإصدار 2 والإصدار 3) :
Yesدعم التطفل MLD (v1 و v2) :
YesIGMP التطفل الاستعلام (v2) :
YesMLD التطفل الاستعلام (v1) :
Yesتسجيل شبكة محلية ظاهرية متعددة البث (MVR) :
Yesخدمات L3 - DHCP :
*خدمات L3 - التوجيه :
*توجيه IPv4 الثابت :
100توجيه IPv6 الثابت :
100تجميع الارتباطات :
*دليل LAG :
Yes# من LAGs / # من الأعضاء في كل LAG :
8 LAGs with max 8 members in each LAGخدمات مراقبة واكتشاف الشبكة :
*802.1ab LLDP :
Yesسنمب :
v1, v2c, v3مجموعة RMON 1،2،3،9 :
Yesأمن الشبكات :
Yesالمعيار IEEE 802.1x :
Yesمحاسبة نصف قطرها :
Yesقوائم التحكم في الوصول (ACL) :
Yesقوائم التحكم في الوصول المستندة إلى بروتوكول الإنترنت (IPv4 وIPv6) :
L2 / L3 / L4قوائم التحكم في الوصول المستندة إلى MAC :
Yesقوائم التحكم في الوصول المستندة إلى TCP/UDP :
Yesالتحكم في إدخالات MAC # الثابتة :
48الأمان المستند إلى المنفذ بواسطة عناوين MAC المقفلة :
Yesفحص ARP الديناميكي :
Yesحماية DoS :
Yesمنع هجمات DoS :
Yesحماية من عاصفة الشبكة ، DoS :
Yesجودة الخدمة (QoS) :
*تحديد المعدل المستند إلى المنفذ :
Yes ingress and egressجودة الخدمة القائمة على المنفذ :
Yesدعم حقول IPv6 :
YesDiffServ QoS :
Yes ingressIEEE 802.1p COS :
Yesوجهة MAC و IP :
YesIPv4 و v6 DSCP :
Yesالمستندة إلى TCP/UDP :
Yesجولة روبن المرجحة (WRR) :
Yesتقنية قائمة انتظار الأولوية الصارمة :
Yesبروتوكولات شبكة IEEE :
*البروتوكولات :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXالبروتوكولات 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning Tالإدارة والمراقبة واستكشاف الأخطاء وإصلاحها :
*إدارة كلمات المرور :
Yesالتحكم في الوصول عبر RADIUS و TACACS + :
Yesإدارة IPv6 :
YesSNMP v1 / v2c / v3 :
Yesانعكاس المنفذ :
Yes ingress and egressانعكاس متعدد المنافذ إلى واحد :
28أداة اختبار الكابلات :
Yesالوصول المستند إلى الويب TLS/HTTPS (الإصدار) :
Yes (v1.2)نقل الملفات (التحميلات والتنزيلات) :
TFTP / HTTPتحميل / تنزيل HTTP (البرنامج الثابت) :
Yesسجل النظام (RFC 3164) :
Yesالمصابيح :
Yesلكل منفذ :
Speed, Link, Activity; PoE in different modeلكل جهاز :
Powerالمواصفات المادية :
*الأبعاد (العرض * العمق * الارتفاع) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)ثقل :
5.5 kg (12.12 lb)حماية شل :
P40 high-strength aluminum caseمتطلبات الطاقة :
AC 100~260V 50/60Hz, redundant power with reverse polarity protectionاستهلاك الطاقة :
500W (when all ports used, line-rate traffic and max PoE)أقصى قوة :
22W (worst case, all ports used, full PoE, line-rate traffic) (Watts)استهلاك الطاقة في وضع الخمول :
12W (all ports link-down standby) (Watts)إيثرنت موفر للطاقة (EEE) :
Yes (deactivated by default)مروحة :
Fanlessالمواصفات البيئية :
*درجة حرارة التشغيل :
-40° to 85°C (-40° to 185°F)رطوبة التشغيل :
95% maximum relative humidity (RH), non-condensingارتفاع التشغيل :
10,000 ft (3,000 m) maximumدرجة حرارة التخزين :
-40° to 85°C (-40° to 185°F)رطوبة التخزين (نسبي) :
95% maximum relative humidity, non-condensingارتفاع التخزين :
10,000 ft (3,000 m) maximumالمعيار التنفيذي والحماية :
*الحماية من الصواعق :
*IEC61000-4-3 (RS) :
10V/m (80~1000MHz)FCC الجزء 15/CISPR22 (EN55022) :
Class BIEC61000-6-2 :
Common Industrial StandardIEC61000-4-9 (مجال مغناطيسي نابض) :
1000A/mIEC61000-4-10 (تذبذب مخمد) :
30A/m, 1MHzIEC61000-4-12 / 18 (موجة الصدمة) :
CM 2.5kV, DM 1kVIEC61000-4-4 (EFT) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (إرسال الوضع المشترك) :
30V, 300V, 1sIEC61000-4-2 (ESD) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (إرسال التردد اللاسلكي) :
10V(150kHz~80MHz)IEC61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (زيادة): كابل الطاقة :
CM±4kV/ DM±2kV, Data cable: ±4kVالخواص الميكانيكية :
*IEC60068-2-6 :
Anti VibrationIEC60068-2-32 :
Free FallIEC60068-2-27 :
Anti Shockالانبعاثات الكهرومغناطيسية والمناعة :
*الشهادات :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013أمان :
*شهادات السلامة :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)الضمان والدعم :
*الضمان المحدود للأجهزة :
Limited Lifetime*الدعم الفني عبر الهاتف والبريد الإلكتروني* :
Limited Lifetime*24x7 الدردشة عبر الإنترنت الدعم الفني :
Limited Lifetime*محتويات العبوة :
*جميع الموديلات :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideنوع العمل :
Industrialباندريدث :
1Gالمزيد من الفلاتر :
L2+ Managed
أسئلة وأجوبة
س1: ما هي الأجهزة التي يمكن لمنفذي PoE++ و PoE+ تشغيلها على هذا المحول الصناعي المُدار؟
ج: يتميز جهاز IES7521-24PGE4GC-4BT-AC بتكوين منافذ PoE متعددة الوظائف، حيث تتوافق جميع منافذ PoE مع أجهزة 802.3af/at، وتكتشف تلقائيًا مستوى الطاقة المطلوب وتوفره. وبفضل ميزانية PoE إجمالية هائلة تبلغ 500 واط، يمكن للمحول تشغيل العديد من الأجهزة عالية الاستهلاك في وقت واحد دون الحاجة إلى محاقن طاقة خارجية.
س2: ما هو نطاق درجة حرارة التشغيل لهذا الجهاز ذي 24 منفذ جيجابت؟ مفتاح PoE++ صناعي مُدار?
ج: تم تصميم IES7521-24PGE4GC-4BT-AC لأداء موثوق به في البيئات القاسية مع نطاق درجة حرارة تشغيل معتمد من -30 درجة مئوية إلى 75 درجة مئوية.
س3: ما هي خيارات الربط المتاحة على هذا المحول الصناعي المُدار بتقنية PoE++ ذي 24 منفذًا؟
ج: يتميز المحول بـ 4 منافذ وصلة علوية مشتركة من نوع Gigabit RJ45/SFP، ووصلة قصيرة المدى من النحاس (RJ45) 10/100/1000Base-T لمسافة 100 متر، ووصلة من رف إلى رف، ووصلة خادم، وألياف بصرية (SFP) 1000Base SX/LX/ZX/EZX توفر شبكة أساسية للحرم الجامعي بطول 120 كيلومترًا، ووصلات بين المباني، ووصلات للمواقع البعيدة.
س4: كيف يعزز IES7521-24PGE4GC-4BT-AC أمن الشبكة في التطبيقات الصناعية؟
ج: يقوم جهاز IES7521-24PGE4GC-4BT-AC بتطبيق بنية أمان متعددة الطبقات، وهو يدعم ميزات متقدمة مثل VLAN وقوائم التحكم في الوصول (ACLs) ومصادقة 802.1X لحماية البيانات وتقييد الوصول غير المصرح به.
س5: هل يدعم جهاز IES7521-24PGE4GC-4BT-AC مدخلات الطاقة الاحتياطية؟
ج: نعم. تم تصميم IES7521-24PGE4GC-4BT-AC بمدخلات طاقة تيار متردد مزدوجة احتياطية لضمان أقصى قدر من توافر الشبكة في التطبيقات الصناعية ذات الأهمية البالغة.
