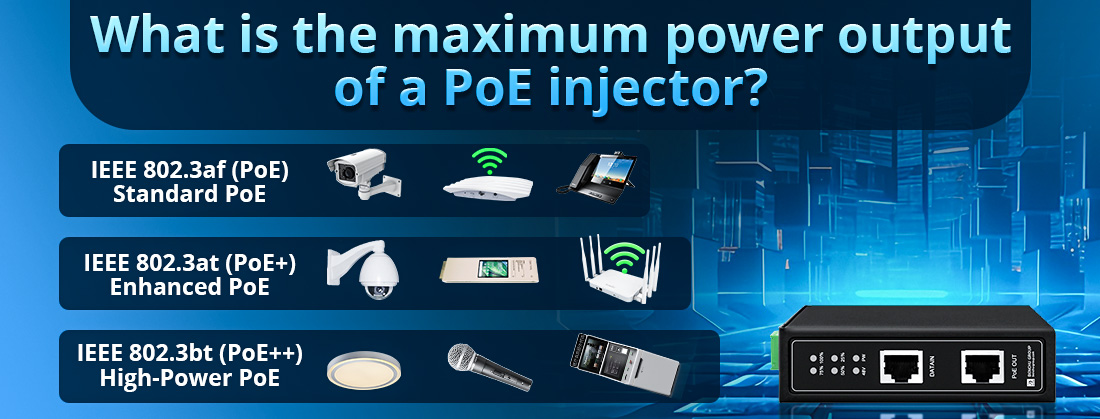

ما هو الحد الأقصى لخرج الطاقة لحاقن PoE؟

الحد الأقصى لانتاج الطاقة لحاقن PoE

يشير الحد الأقصى لإخراج الطاقة لحاقن PoE إلى مقدار الطاقة الكهربائية التي يمكن توصيلها إلى جهاز يعمل بالطاقة (PD) عبر كابل Ethernet. تعد هذه الطاقة ضرورية لضمان أن أجهزة الشبكة التي تتطلب البيانات والطاقة (مثل كاميرات IP أو نقاط الوصول اللاسلكية أو هواتف VoIP) يمكنها العمل بشكل صحيح دون الحاجة إلى كابلات طاقة منفصلة.

تتبع حاقنات PoE معايير IEEE لتوصيل الطاقة، ويعتمد الحد الأقصى لإخراج الطاقة على معيار PoE المحدد المستخدم. فيما يلي تفصيل تفصيلي:

1. IEEE 802.3af (PoE) - 15.4 وات لكل منفذ

الحد الأقصى لانتاج الطاقة في PSE (معدات مصادر الطاقة):

--- 15.4 واط هي الطاقة القصوى التي يمكن لـ أ حاقن بو (PSE) يمكن إمداده بجهاز يعمل بالطاقة (PD).

--- الطاقة التي يتم تسليمها إلى PD: عادةً ما تكون الطاقة الفعلية التي تصل إلى الجهاز الذي يعمل بالطاقة حوالي 12.95 وات بسبب الفقد في كابل Ethernet.

تحديد:

--- الجهد: 44 فولت إلى 57 فولت تيار مستمر

--- التيار: الحد الأقصى 350 مللي أمبير

--- الطاقة التي يتم تسليمها إلى PD: 12.95 وات (مع الأخذ في الاعتبار الخسائر عبر كابل Ethernet)

--- حالات الاستخدام الشائعة:

--- كاميرات IP الأساسية

--- هواتف VoIP

--- نقاط وصول لاسلكية بسيطة (WAPs)

--- أجهزة إنترنت الأشياء منخفضة الطاقة

--- أجهزة استشعار صغيرة

2. IEEE 802.3at (PoE+) - 30 وات لكل منفذ

الحد الأقصى لانتاج الطاقة في PSE (معدات مصادر الطاقة):

--- 30 واط هي الطاقة القصوى التي يمكن أن يوصلها حاقن PoE (المتوافق مع IEEE 802.3at) إلى الجهاز.

--- الطاقة التي يتم تسليمها إلى PD: عادةً حوالي 25.5 وات، بعد حساب الخسائر.

تحديد:

--- الجهد: 50 فولت إلى 57 فولت تيار مستمر

--- التيار: الحد الأقصى 600 مللي أمبير

--- الطاقة التي يتم تسليمها إلى PD: 25.5 وات (مع الأخذ في الاعتبار الخسائر عبر كابل Ethernet)

حالات الاستخدام الشائعة:

--- كاميرات PTZ (Pan-Tilt-Zoom).

--- نقاط الوصول اللاسلكية المتقدمة (WAPs)

--- هواتف VoIP قادرة على الفيديو

--- اللافتات الرقمية

--- مفاتيح الشبكة الصغيرة

3. آي إي إي 802.3 بي تي (بو++ أو 4PPoE) – من 60 وات إلى 100 وات لكل منفذ

IEEE 802.3bt هو المعيار الأحدث، وهو يوفر نوعين من مخرجات الطاقة:

--- النوع 3 (PoE++) - 60 وات لكل منفذ

الحد الأقصى لإخراج الطاقة في PSE: 60 وات لكل منفذ هو الحد الأقصى للطاقة التي يمكن توصيلها بواسطة حاقن PoE.

--- الطاقة التي يتم تسليمها إلى PD: عادةً حوالي 51 وات (بسبب فقدان الطاقة).

تحديد:

--- الجهد: 50 فولت إلى 57 فولت تيار مستمر

--- التيار: يصل إلى 960 مللي أمبير

--- الطاقة التي يتم تسليمها إلى PD: 51 وات (مع الأخذ في الاعتبار الخسائر عبر كابل Ethernet)

حالات الاستخدام الشائعة:

--- نقاط وصول لاسلكية عالية الأداء (Wi-Fi 6)

--- كاميرات PTZ مع سخانات/منافيخ

--- اللافتات الرقمية (شاشات أكبر)

--- أنظمة الإضاءة LED

--- أجهزة إنترنت الأشياء الذكية

--- النوع 4 (PoE++ أو 4PPoE) - 100 وات لكل منفذ

الحد الأقصى لإخراج الطاقة في PSE: 100 واط لكل منفذ هو الحد الأقصى للطاقة التي يمكن أن يوفرها حاقن PoE.

الطاقة التي يتم تسليمها إلى PD: عادةً حوالي 71 وات (مع حساب الخسائر).

تحديد:

--- الجهد: 50 فولت إلى 57 فولت تيار مستمر

--- التيار: ما يصل إلى 1.5 أمبير لكل زوج (نظرًا لأن النوع 4 يستخدم جميع الأزواج الأربعة في كابل إيثرنت)

--- الطاقة التي يتم تسليمها إلى PD: 71 وات (مع الأخذ في الاعتبار الخسائر عبر كابل Ethernet)

حالات الاستخدام الشائعة:

--- نقاط وصول Wi-Fi 6E (الجيل القادم من التكنولوجيا اللاسلكية)

--- يعرض لافتات رقمية كبيرة

--- أجهزة عالية الطاقة مثل كاميرات IP المتقدمة (بما في ذلك PTZ)

--- أجهزة الحوسبة المتطورة

--- أنظمة إضاءة LED للمساحات الكبيرة

4. بو السلبي

الحد الأقصى لانتاج الطاقة في PSE:

--- الحد الأقصى لانتاج الطاقة من PoE السلبي غير موحد. ويتراوح عادة بين 12 فولت، أو 24 فولت، أو 48 فولت، اعتمادًا على تصميم الحاقن والشركة المصنعة.

--- على عكس معايير IEEE 802.3، لا يستخدم PoE السلبي تفاوض الطاقة ويوفر جهدًا ثابتًا. تعتمد الطاقة القصوى المقدمة كليًا على الطراز المحدد.

حالات الاستخدام الشائعة:

--- أجهزة Ubiquiti Networks مثل أجهزة الراديو اللاسلكية أو نقاط الوصول الخاصة بها.

--- الأجهزة الخاصة التي تتطلب جهدًا كهربائيًا محددًا (على سبيل المثال، بعض معدات الشبكات القديمة).

مقارنة مخرجات الطاقة:

الوجبات السريعة الرئيسية:

--- يعتبر IEEE 802.3af (PoE) مثاليًا للأجهزة منخفضة الطاقة مثل كاميرات IP وهواتف VoIP، بحد أقصى للإخراج يبلغ 15.4 وات.

--- يدعم IEEE 802.3at (PoE+) متطلبات طاقة أعلى، تصل إلى 30 وات، مما يجعله مناسبًا لكاميرات PTZ ونقاط الوصول المتقدمة.

--- يوفر IEEE 802.3bt (PoE++ أو 4PPoE) مخرجات من النوع 3 (60 وات) والنوع 4 (100 وات)، قادرة على تشغيل الأجهزة عالية الطلب مثل نقاط وصول Wi-Fi 6 وشاشات اللافتات الرقمية الكبيرة.

--- يوفر PoE السلبي مستويات مختلفة من الطاقة اعتمادًا على الشركة المصنعة، مع عدم وجود جهد قياسي أو تفاوض على الطاقة، وغالبًا ما يستخدم للأجهزة الخاصة.

يحدد خرج الطاقة لحاقن PoE الأجهزة التي يمكنه تشغيلها، لذلك من الضروري اختيار حاقن يتوافق مع متطلبات الطاقة للأجهزة الموجودة في شبكتك. بالنسبة للأجهزة ذات القوة الكهربائية العالية، تعد حاقنات PoE++ (802.3bt) ضرورية، بينما قد تتطلب الأجهزة منخفضة الطاقة فقط حاقنات PoE (802.3af) القياسية.
