ما نوع كبل Ethernet المطلوب لفاصل PoE؟

ما نوع كبل Ethernet المطلوب لفاصل PoE؟

March 04, 2022

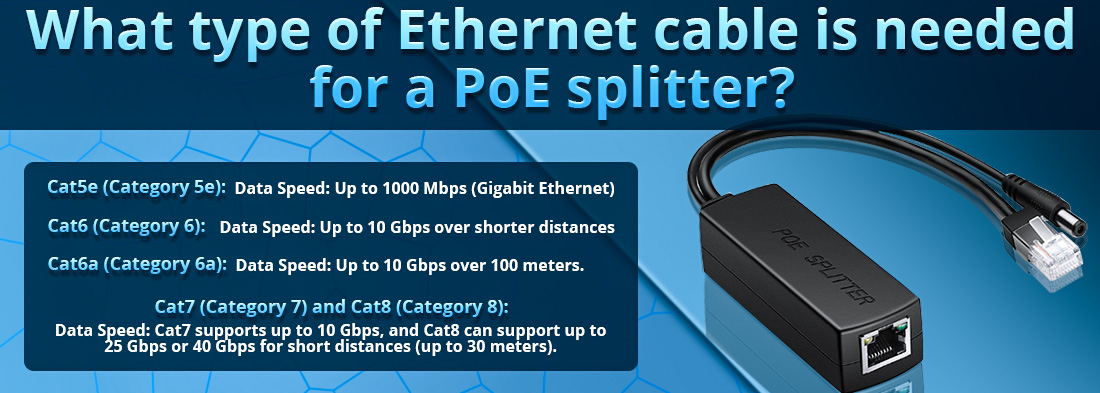

What type of Ethernet cable is needed for a PoE splitter?



من أجل عمل Poe (الطاقة على Ethernet) للعمل بشكل صحيح ، يجب أن يكون كابل Ethernet قادرًا على حمل كل من البيانات والطاقة. هذا يعني أن الكابل يجب أن يفي بالمواصفات اللازمة لنقل كل من إشارات الإيثرنت والطاقة التي يتطلبها معيار POE. إليك نظرة مفصلة على نوع كابل Ethernet اللازم لخوض Poe:



1. فئة الكابل:

يجب أن يفي كابل Ethernet بمعايير CAT5E (الفئة 5E) الحد الأدنى أو أعلى. تؤثر فئة الكابلات المحددة على أقصى سرعة نقل البيانات ، وعرض النطاق الترددي ، والقدرة على دعم توصيل الطاقة POE على مسافات طويلة.

فئات الكابل الموصى بها:

CAT5E (الفئة 5E):

--- سرعة البيانات: ما يصل إلى 1000 ميغابت في الثانية (Gigabit Ethernet).

--- توافق POE: يمكن أن يدعم كل من الطاقة والبيانات حتى مسافة 100 متر (328 قدمًا) لتطبيقات POE (IEEE 802.3AF) و POE+ (IEEE 802.3AT).

--- استخدام الحالة: الأكثر شيوعًا لتطبيقات POE الأساسية مثل الأجهزة الصغيرة (كاميرات IP ، نقاط الوصول اللاسلكية).

--- توصيل الطاقة: يمكن أن يوفر الطاقة بشكل موثوق (تصل إلى 15.4W لـ 802.3AF و 25.5W لـ 802.3at) على مسافات تصل إلى 100 متر.

CAT6 (الفئة 6):

--- سرعة البيانات: تصل إلى 10 جيجابت في الثانية على مسافات أقصر (تصل إلى 55 مترًا أو 180 قدمًا مقابل 10 جيجابت في الثانية ، و 100 متر لسرعات أقل).

--- توافق POE: مناسبة لتطبيقات POE ، خاصة إذا كنت تخطط لاستخدام POWE العالي POE (على سبيل المثال ، POE+أو حتى POE ++).

--- استخدام الحالة: مثالية للبيئات التي تتطلب سرعات بيانات أعلى أو عرض النطاق الترددي الأعلى ، مثل أنظمة المراقبة مع كاميرات عالية الدقة أو شبكات الأعمال.

--- توصيل الطاقة: يمكن أن يدعم قوة POE أعلى (على سبيل المثال ، POE ++ لما يصل إلى 60 واط أو 100 واط ، اعتمادًا على الإعداد).

CAT6A (الفئة 6A):

--- سرعة البيانات: تصل إلى 10 جيجابت في الثانية أكثر من 100 متر.

--- توافق POE: مصمم للبيئات التي تتطلب نقل البيانات عالي السرعة ويمكن أن تدعم تطبيقات POE+ و POE ++.

--- استخدام الحالة: موصى بها للشبكات عالية الأداء أو إعدادات المؤسسات الكبيرة مع متطلبات الطاقة الأعلى ، مثل نقاط الوصول اللاسلكية عالية الأداء أو كاميرات IP.

--- توصيل الطاقة: يمكن أن يدعم معايير POE أعلى مثل Poe ++ (ما يصل إلى 60W أو 100W) عبر مسافات طويلة.

CAT7 (الفئة 7) و CAT8 (الفئة 8):

--- سرعة البيانات: يدعم CAT7 ما يصل إلى 10 جيجابت في الثانية ، ويمكن لـ CAT8 دعم ما يصل إلى 25 جيجابت في الثانية أو 40 جيجابت في الثانية لمسافات قصيرة (تصل إلى 30 مترًا).

--- توافق POE: يمكن لهذه الكابلات التعامل مع النطاق الترددي العالي وتسليم الطاقة ، مما يجعلها مناسبة للبيئات المستقبلية أو عالية الطلب ، لكنها عادة ما تكون مبالغة في تطبيقات POE القياسية.

--- توصيل الطاقة: مثل CAT6A ، يمكنهم دعم تكوينات POE ++ ذات الطاقة العالية.





2. معايير POE والجهد:

يعتمد نوع كابل Ethernet المطلوب أيضًا على معيار POE الذي تستخدمه. تحدد معايير POE مقدار الطاقة التي يمكن تسليمها عبر كابل Ethernet. المعايير الأكثر شيوعا هي:

--- IEEE 802.3AF (POE): يوفر ما يصل إلى 15.4W من السلطة.

--- IEEE 802.3at (POE+): يوفر ما يصل إلى 25.5W من السلطة.

--- IEEE 802.3BT (Poe ++ أو Ultra Poe): يمكن أن توفر ما يصل إلى 60 واط (النوع 3) أو 100W (النوع 4) من الطاقة.

يتم دعم POE ذات الطاقة العليا (مثل POE+و POE ++) بشكل أفضل بواسطة كبلات CAT6 أو CAT6A نظرًا لقدراتها على التدريع العليا وقدرات النطاق الترددي الأعلى ، مما يساعد على تقليل تدهور الإشارة عند نقل الطاقة أيضًا.





3. بناء الكابلات:

من أجل تشغيل POE موثوق ، يعد التدريع وجودة الأسلاك أمرًا مهمًا. فيما يلي انهيار لأنواع البناء المختلفة:

زوج ملتوي غير محققين (UTP):

--- الأكثر شيوعًا وكافيًا بشكل عام لمعظم تطبيقات POE.

--- إذا كنت تقوم بتشغيل الكابلات في مكتب نموذجي أو شبكة منزلية بدون تدخل مفرط ، فسيعمل UTP بشكل جيد.

--- مناسبة لتطبيقات الطاقة المنخفضة إلى المعتدل مثل POE (802.3AF) و POE+ (802.3at).

زوج ملتوي محمي (STP):

--- يحتوي على تدريب إضافي حول أزواج الأسلاك ، مما يساعد على تقليل التداخل الكهرومغناطيسي (EMI).

--- الأفضل للبيئات ذات التداخل الكهرومغناطيسي العالي (EMI) ، مثل المناطق الصناعية أو المصانع أو المناطق التي تحتوي على الكثير من الآلات الثقيلة.

--- إنه أمر مفيد أيضًا إذا كنت تقوم بتشغيل الكابلات على مسافات طويلة وتحتاج إلى ضمان الحد الأدنى من فقدان الطاقة وتدهور الإشارة.





4. طول الكابل:

يعد طول كابل Ethernet عاملاً حاسماً في المدى الذي يمكن أن ينتقل فيه الطاقة. بالنسبة إلى POE القياسي ، فإن الحد الأقصى لطول الكبل هو 100 متر (328 قدمًا) على النحو المحدد بمعايير IEEE.

--- Poe (802.3af): يتم تسليم الطاقة بشكل موثوق يصل إلى 100 متر (328 قدم).

--- POE+ (802.3at): عادة ما تكون الطاقة موثوقة تصل إلى 100 متر ولكن قد تتحلل قليلاً اعتمادًا على جودة الكابل واستهلاك الطاقة للجهاز.

--- POE ++ (802.3BT): للحصول على الطاقة العليا (60W أو 100W) ، قد تكون المسافة الموثوقة أقصر قليلاً ، حوالي 55 مترًا (180 قدمًا) لتحقيق أقصى قدر من توصيل الطاقة.





5. ملخص متطلبات كابل Ethernet ل Poe Splitters:

--- فئة الكابلات: CAT5E أو أعلى (CAT6 ، CAT6A ، أو CAT7 لتطبيقات الطاقة العالية).

--- نوع الكابل: UTP (الزوج الملتوي غير المقيد) يكفي لمعظم البيئات ، ولكن قد يفضل STP (زوج ملتوية محمي) في البيئات ذات التداخل العالي.

--- طول الكابل: تصل إلى 100 متر (328 قدمًا) لتشغيل POE موثوق به ، ولكن توصيل الطاقة قد يتحلل قليلاً على مسافات أطول ، خاصة مع أنواع POE ذات الطاقة الأعلى (POE+أو POE ++).

توافق POE القياسي: تأكد من أن الكبل يمكنه التعامل مع الطاقة المطلوبة بناءً على معيار POE في الاستخدام (802.3AF ، 802.3AT ، أو 802.3BT).





ختاماً:

لاستخدام فاصل POE ، تحتاج إلى كابل Ethernet يمكنه التعامل مع كل من الطاقة والبيانات. عادةً ما يكون كابل CAT5E كافياً لمعظم تطبيقات POE القياسية ، ولكن يوصى باستخدام CAT6 أو أعلى للبيئات التي تتطلب طاقة أعلى أو سرعات بيانات أكبر. تأكد من تصنيف الكبل بشكل مناسب لمعايير POE المطلوبة والمسافة التي ستسافرها الإشارة لضمان توصيل الطاقة الموثوق به ونقل البيانات.
