تقييم مفتاح PoE ذي 5 منافذ يعمل بالطاقة الشمسية: كيف يُحسّن إدخال 12 فولت/24 فولت تيار مستمر إلى إخراج 48 فولت PoE موثوقية الشبكة خارج الشبكة

تواجه أنظمة المراقبة عن بُعد واتصال إنترنت الأشياء في البيئات غير المتصلة بالشبكة الكهربائية مشكلةً جوهريةً في توافر الطاقة: إذ توفر بطاريات الطاقة الشمسية عادةً 12 أو 24 فولت تيار مستمر، بينما تتطلب الكاميرات الحديثة عالية الأداء ونقاط الوصول طاقةً عبر الإيثرنت تتراوح بين 48 و57 فولت. يُعالج جهاز Benchu ​​IES7211-5PGE1GE-SOL، وهو مُبدِّل PoE مُخصَّص يعمل بالطاقة الشمسية بخمسة منافذ، هذه الفجوة من خلال تقنية مُدمجة لرفع الجهد. من منظور البحث والتطبيق الميداني، يُغني هذا المُبدِّل غير المُدار بسرعة جيجابت عن الحاجة إلى مُحوِّلات أو عاكسات تيار مستمر خارجية، مما يُقلل بشكلٍ كبير من نقاط الفشل مع الحفاظ على مرونة عالية تُضاهي المعايير الصناعية في درجات حرارة تتراوح بين -40 درجة مئوية و+75 درجة مئوية. فيما يلي، نحلل المبادئ الهندسية الكامنة وراء تشغيله ونُقارن أداءه بأساليب النشر التقليدية لتوجيه عملية اتخاذ القرارات المتعلقة بالبنية التحتية.

التحدي الهندسي: الربط بين تخزين الجهد المنخفض وتقنية PoE ذات الجهد العالي

في أنظمة المراقبة النموذجية التي تعمل بالطاقة الشمسية، يعتمد النظام على مجموعة بطاريات دورة عميقة تعمل بجهد اسمي 12 فولت أو 24 فولت. مع ذلك، تتطلب محولات الشبكة القياسية إما مدخلًا ثابتًا بجهد 48-54 فولت لإخراج PoE أو حاقنات طاقة منفصلة في منتصف الشبكة. يتغلب جهاز IES7211-5PGE1GE-SOL على هذا القيد من خلال محول رفع جهد DC-DC مدمج ذي نطاق إدخال واسع. يقبل الجهاز نطاق إدخال DC خام من 9 فولت إلى 54 فولت، ويرفع الجهد بذكاء إلى جهد منظم يتراوح بين 48 و55 فولت خصيصًا لمنافذ Gigabit PoE++ الأربعة. يتميز هذا التصميم بكفاءة عالية في سيناريوهات إدخال DC بجهد 12/24 فولت إلى مخرج PoE بجهد 48 فولت، حيث يتجاوز خسائر التحويل المزدوجة المرتبطة بمحولات DC-AC-DC. بالنسبة للباحثين الذين يديرون محطات الأرصاد الجوية البعيدة أو كاميرات مراقبة الحياة البرية، يضمن هذا التوافق الأصلي استخدام ميزانية الطاقة المخصصة من المصفوفة الشمسية بأقصى قدر من الكفاءة، مما يحافظ على ساعات تشغيل البطارية خلال فترات انخفاض الإشعاع الشمسي.

مرونة الأجهزة وملاءمتها للبيئة

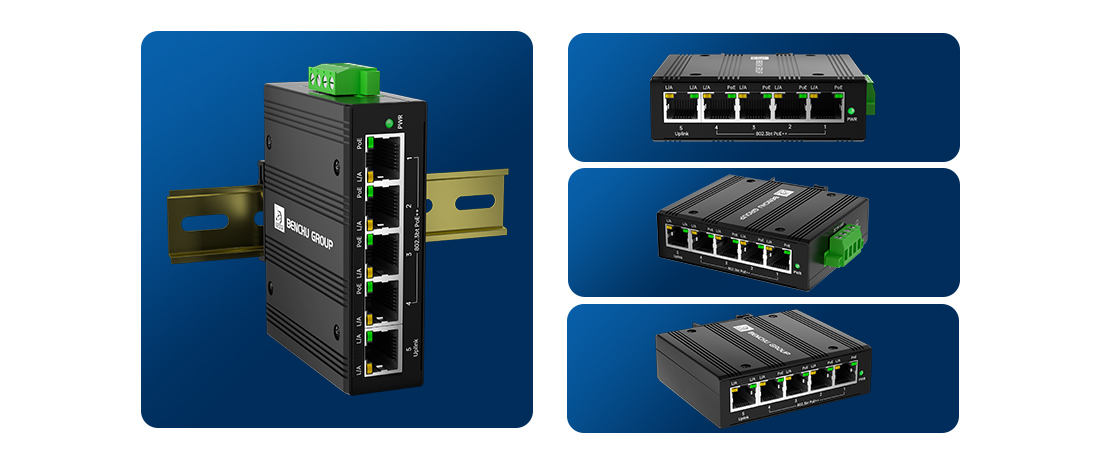

تُعرّض عمليات النشر الميدانية أجهزة الشبكات لظروف قاسية نادرة الحدوث في غرف الخوادم المُكيّفة. صُمّم هذا المحوّل الخارجي غير المُدار من نوع جيجابت، والمُخصّص لمراقبة الطاقة الشمسية، بهيكل من الألومنيوم المُحكم الإغلاق بدون مروحة، حاصل على تصنيف IP40، ويعتمد على التبديد الحراري السلبي لتحمّل درجات حرارة محيطة تتراوح بين -40 درجة مئوية و+75 درجة مئوية. إضافةً إلى تحمّله للحرارة، يدمج الجهاز حماية من الصواعق تصل إلى 6 كيلوفولت على جميع المنافذ، وهي مواصفة أساسية للألواح الشمسية المُثبّتة على الأعمدة وكابلات الطاقة الخارجية الطويلة التي تعمل كهوائيات للصواعق العابرة. يضمن وجود وصلة جيجابت RJ45 مُخصّصة استمرارية نقل البيانات بسلاسة عبر أجهزة تسجيل الفيديو الشبكية المحلية أو وصلات النقل اللاسلكية من نقطة إلى نقطة. كما يُسهّل تصميم المحوّل المُدمج على سكة DIN عملية دمجه في الخزائن، مما يسمح بوضعه بجانب وحدات التحكم بالشحن وقواطع البطاريات دون شغل مساحة كبيرة.

تحليل مقارن: تصميم محول الرفع المتكامل مقابل تصميم المحول الخارجي

لتقدير القيمة المضافة لهذا المحول المُحسَّن للعمل بالطاقة الشمسية، من المفيد مقارنته بمحول PoE صناعي تقليدي مُستخدم في نفس البيئة. يوضح الجدول أدناه الاختلافات التشغيلية عند تشغيل كاميرا PTZ تعمل بتقنية PoE بجهد 48 فولت باستخدام بطارية شمسية بجهد 24 فولت.

معالجة أجهزة الحافة عالية الطاقة باستخدام 802.3bt (90 واط)

يتطلب انتشار نقاط الوصول اللاسلكية بتقنية Wi-Fi 6/7 وكاميرات PTZ ذات التكبير العالي المزودة بسخانات ومساحات، طاقةً أكبر من 30 واط التي يوفرها معيار 802.3at التقليدي. يتوافق جهاز IES7211-5PGE1GE-SOL مع معيار IEEE 802.3bt (النوع 4)، مما يتيح توصيل طاقة تصل إلى 90 واط لكل منفذ. تضمن هذه الإمكانية إمكانية نشر حتى أكثر الأجهزة الطرفية تطلبًا للطاقة في مواقع الطاقة الشمسية النائية دون التأثير على الأداء أو تعطيل عناصر التسخين الداخلية - وهو حل وسط شائع في أنظمة المراقبة في الطقس البارد. من المهم لمصممي الأنظمة مراعاة العلاقة بين جهد الإدخال وميزانية PoE الإجمالية: فبينما يستطيع المحول التعامل مع حمل PoE يصل إلى 240 واط، فإن الطاقة الفعلية التي يمكن توصيلها تعتمد على سعة البطارية المتصلة وسعة الألواح الشمسية. هذا يخلق بيئة إدارة طاقة مرنة بدلاً من سيناريو ثابت ذي ميزانية محددة.

الخلاصة: توجيه القرار بشأن البنية التحتية للشبكات المستقلة

بالنسبة لمكاملين الأنظمة والباحثين الذين يصممون الجيل القادم من أنظمة مراقبة البيئة خارج الشبكة أو أنظمة أمن المحيط، يُعد اختيار بنية توصيل الطاقة أمرًا بالغ الأهمية. يُبرهن جهاز Benchu ​​IES7211-5PGE1GE-SOL على أن مفتاح جيجابت خارجي غير مُدار لمراقبة الطاقة الشمسية لا ينبغي أن يكون جهازًا داخليًا مُعاد استخدامه، بل مُكوّنًا صناعيًا مُصممًا خصيصًا لهذا الغرض. وذلك من خلال دمج مدخل تيار مستمر 12 فولت/24 فولت مع تحويل خرج PoE بجهد 48 فولت، ودعم PoE++ بقدرة 90 واط، وحماية حرارية مُعززة في جهاز واحد. مفتاح PoE يعمل بالطاقة الشمسية بخمسة منافذيُقلل هذا الحل من النفقات الرأسمالية على المحولات المساعدة، ويُقلل من زيارات الصيانة الدورية للمواقع النائية. بالنسبة للتطبيقات التي يكون فيها استمرار التشغيل أمرًا بالغ الأهمية، وفي حال انقطاع التيار الكهربائي، يوفر هذا النهج المتكامل مسارًا أكثر موثوقية وكفاءة في استهلاك الطاقة لنقل البيانات والطاقة عبر حافة الشبكة.
